电压输送型压力传送器PAV-R
特点
●抗干扰性强
●高可信性
●安全过载（200％）
产品一览
全部显示
PAV-10KR
电缆直出式1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|

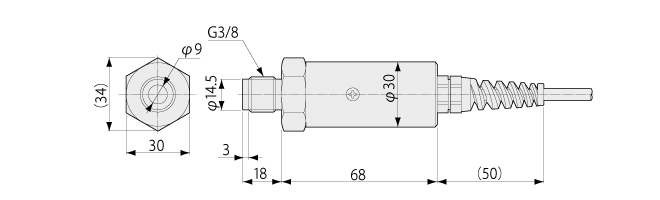

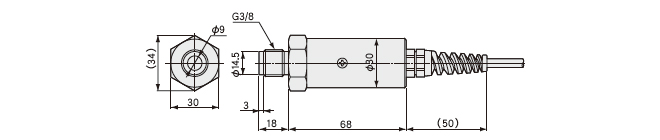

外形尺寸图
PAV-50KR
电缆直出式5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PAV-100KR
电缆直出式10MPa用
规格
性能
| 额定容量 | 10MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PAV-200KR
电缆直出式20MPa用
规格
性能
| 额定容量 | 20MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PAV-300KR
电缆直出式30MPa用
规格
性能
| 额定容量 | 30MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
PAV-500KR
电缆直出式50MPa用
规格
性能
| 额定容量 | 50MPa |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 输出電圧 | 0～5V |
环境特性
| 允许使用温度范围 | -20～80℃ |
|---|---|
| 温度补偿范围 | -20～70℃ |
| 零点温度影响 | ±0.03%RO/℃或以内 |
| 输出温度影响 | ±0.02%/℃或以内 |
电气特性
| SN比 | 50dB或以上 |
|---|---|
| 负载电阻 | 1kΩ或以上 |
| 放大器的截止频率 | 1kHz（截止点的振幅比-3±1dB） |
| 电源 | DC12V（10.5～15V），消耗电流30mA或以下 |
| 电缆 | 0.18mm2,4芯屏蔽乙烯线3m,外径4.6mm,前端裸线 (屏蔽线没有与主机连接) |
| 电缆引出方式 | 电缆直出式 |
机械特性
| 安全过载 | 200% |
|---|---|
| 重量 | 约200g（不含电缆） |
| 材料 | 主机为SUS金属质地，液体接触部位为SUS630 |
| 保护等级 | IP52 (IEC 60529) |
| 安装螺纹 | G3/8 外螺纹 |
| 标配件 | 垫片（软铜） |
|---|
外形尺寸图
推荐配套使用器材
动态测量

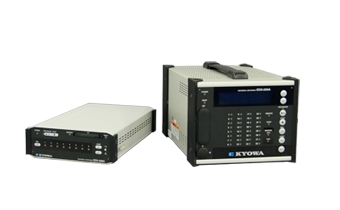

EDX-200A组合式数据记录器
动态测量

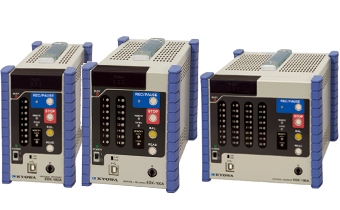

EDX-100A组合式数据记录器
动态测量

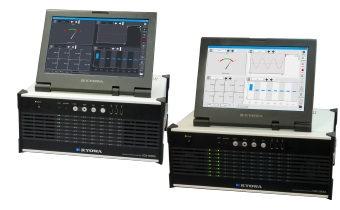

EDX-5000A存储记录器/分析仪器
