特点
●超薄型
●使用粘合剂安装
●适合使用多个PS-D进行点压力分布的测量。
产品一览
全部显示
PS-05KD
50kPa用
规格
性能
| 额定容量 | 50kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.25mV/V（500×10-6应变量）或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.8%RO/℃或以内 |
| 输出温度影响 | ±0.3%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×4条（红茶黑绿各一条）， 前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约10kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |

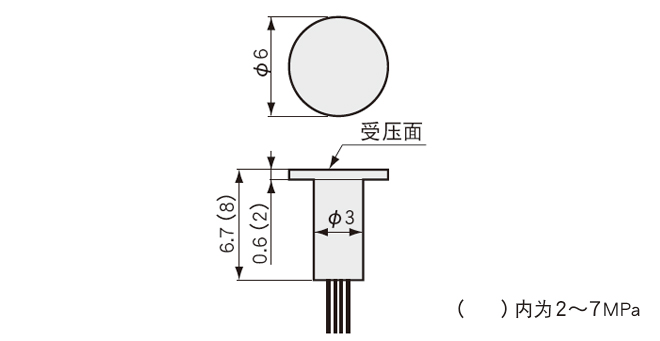

外形尺寸图
PS-1KD
100kPa用
规格
性能
| 额定容量 | 100kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.5mV/V（1000×10-6应变量）或以上 （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.4%RO/℃或以内 |
| 输出温度影响 | ±0.3%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.08mm，聚胺酯铜线5cm×4条（红茶黑绿各一条）， 前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约10kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-2KD
200kPa用
规格
性能
| 额定容量 | 200kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.85mV/V（1700×10-6应变量）±30% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.3%RO/℃或以内 |
| 输出温度影响 | ±0.3%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约14kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-5KD
500kPa用
规格
性能
| 额定容量 | 500kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约20kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-10KD
1MPa用
规格
性能
| 额定容量 | 1MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约37kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-20KD M2
2MPa用
规格
性能
| 额定容量 | 2MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V(2000×10-6应变量)±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约46kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-30KD M2
3MPa用
规格
性能
| 额定容量 | 3MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约58kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-50KD M2
5MPa用
规格
性能
| 额定容量 | 5MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V(2000×10-6应变量)±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 150% |
|---|---|
| 固有频率 | 约71kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
PS-70KD M2
7MPa用
规格
性能
| 额定容量 | 7MPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V（2000×10-6应变量）±20% （注）额定输出按等级划分（输出值的每2%）。 产品的检查成绩书中记载了等级的中间值。 额定输出中包含±1%的误差。 |
| 电缆引出方向 | 受压面的垂直方向 |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.2%RO/℃或以内 |
| 输出温度影响 | ±0.2%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 推荐激励电压 | 1～2V AC或DC |
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 外径0.1mm，聚胺酯铜线5cm×4条（红茶黑绿 各一条），前端预焊 |
机械特性
| 安全过载 | 100% |
|---|---|
| 固有频率 | 约86kHz |
| 重量 | 约0.5g(不含电缆) |
| 外装 | 金属质地 |
| Compliance | Directive 2011/65/EU， (EU)2015/863 (10 restricted substances) (RoHS) |
| 专用粘合剂 | RC-19（请在订货时申请） |
外形尺寸图
下载
说明书
- PS-C,D M2 INSTRUCTION MANUAL (919KB)
- PS-C,D INSTRUCTION MANUAL (975KB)
