微差压压力传感器PDV-A
特点
●高响应性
●高灵敏度
●抗干扰性强
产品一览
全部显示
PDV-10GA
1kPa用
规格
性能
| 额定容量 | 1kPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.3%RO或以内 |
| 输出電圧 | ±5V |
| 额定输出差 | ±1.0%RO（负载方向引起的灵敏度差） |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 允许使用湿度范围 | 20%～85%(0～50℃) |
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.1%RO/℃或以内 |
| 输出温度影响 | ±0.1%/℃或以内 |
| 压力媒体 | 一般空气(非腐蚀性气体) |
电气特性
| 负载电阻 | 5kΩ或以上 |
|---|---|
| 电源 | DC12V（11～15V）30mA或以下 |
| 电缆 | 0.05mm2,4芯屏蔽氯丁橡胶铠装线3m,外径3mm,前端裸线 |
机械特性
| 安全过载 | 600% |
|---|---|
| 大线压 | 100kPa |
| 固有频率 | 约1.7kHz |
| 重量 | 约100g(不含电缆) |
| 放置角度差的影响 | 以水平安装为基准,上下90°倾斜时的零点变动为±0.8%RO或以内 |
| 内部容积 | LOW侧 约1×10-6m3(1mL) HIgH侧 约0.2×10-6m3(0.2mL) |
| 压力连接部 | 外径4.7mm 套筒接头 |

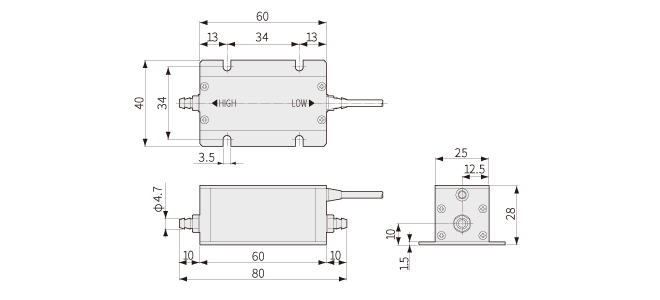

外形尺寸图
PDV-25GA
2.5Pa用
规格
性能
| 额定容量 | 2.5kPa |
|---|---|
| 非线性 | ±0.7%RO或以内 |
| 滞后 | ±0.3%RO或以内 |
| 输出電圧 | ±5V |
| 额定输出差 | ±1.0%RO（负载方向引起的灵敏度差） |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 允许使用湿度范围 | 20%～85%(0～50℃) |
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.08%RO/℃或以内 |
| 输出温度影响 | ±0.08%/℃或以内 |
| 压力媒体 | 一般空气(非腐蚀性气体) |
电气特性
| 负载电阻 | 5kΩ或以上 |
|---|---|
| 电源 | DC12V（11～15V）30mA或以下 |
| 电缆 | 0.05mm2,4芯屏蔽氯丁橡胶铠装线3m,外径3mm,前端裸线 |
机械特性
| 安全过载 | 300% |
|---|---|
| 大线压 | 100kPa |
| 固有频率 | 约1.7kHz |
| 重量 | 约100g(不含电缆) |
| 放置角度差的影响 | 以水平安装为基准,上下90°倾斜时的零点变动为±0.3%RO或以内 |
| 内部容积 | LOW侧 约1×10-6m3(1mL) HIgH侧 约0.2×10-6m3(0.2mL) |
| 压力连接部 | 外径4.7mm 套筒接头 |
外形尺寸图
PDV-50GA
5kPa用
规格
性能
| 额定容量 | 5kPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.3%RO或以内 |
| 输出電圧 | ±5V |
| 额定输出差 | ±1.5%RO（负载方向引起的灵敏度差） |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 允许使用湿度范围 | 20%～85%(0～50℃) |
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.08%RO/℃或以内 |
| 输出温度影响 | ±0.08%/℃或以内 |
| 压力媒体 | 一般空气(非腐蚀性气体) |
电气特性
| 负载电阻 | 5kΩ或以上 |
|---|---|
| 电源 | DC12V（11～15V）30mA或以下 |
| 电缆 | 0.05mm2,4芯屏蔽氯丁橡胶铠装线3m,外径3mm,前端裸线 |
机械特性
| 安全过载 | 300% |
|---|---|
| 大线压 | 100kPa |
| 固有频率 | 约1.7kHz |
| 重量 | 约100g(不含电缆) |
| 放置角度差的影响 | 以水平安装为基准,上下90°倾斜时的零点变动为±0.3%RO或以内 |
| 内部容积 | LOW侧 约1×10-6m3(1mL) HIgH侧 约0.2×10-6m3(0.2mL) |
| 压力连接部 | 外径4.7mm 套筒接头 |
外形尺寸图
PDV-70GA
7kPa用
规格
性能
| 额定容量 | 7kPa |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.3%RO或以内 |
| 输出電圧 | ±5V |
| 额定输出差 | ±2.0%RO（负载方向引起的灵敏度差） |
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|---|
| 允许使用湿度范围 | 20%～85%(0～50℃) |
| 温度补偿范围 | 0～50℃ |
| 零点温度影响 | ±0.08%RO/℃或以内 |
| 输出温度影响 | ±0.08%/℃或以内 |
| 压力媒体 | 一般空气(非腐蚀性气体) |
电气特性
| 负载电阻 | 5kΩ或以上 |
|---|---|
| 电源 | DC12V（11～15V）30mA或以下 |
| 电缆 | 0.05mm2,4芯屏蔽氯丁橡胶铠装线3m,外径3mm,前端裸线 |
机械特性
| 安全过载 | 300% |
|---|---|
| 大线压 | 100kPa |
| 固有频率 | 约1.7kHz |
| 重量 | 约100g(不含电缆) |
| 放置角度差的影响 | 以水平安装为基准,上下90°倾斜时的零点变动为±0.3%RO或以内 |
| 内部容积 | LOW侧 约1×10-6m3(1mL) HIgH侧 约0.2×10-6m3(0.2mL) |
| 压力连接部 | 外径4.7mm 套筒接头 |
外形尺寸图
为了正确使用
●不是防滴构造，请确保包含传感器压力导入部在内的各部分不出现结露、冻结现象。
●作为应变片压力计来使用时，请在HIGH侧施加压力，LOW侧排放空气。
●观测大气时，请正确配管，以免压力导入部淋到雨水等。
※各传感器的压力连接部尺寸出现变更时, 请与本公司咨询。
产品发布日期：2026.01.26
共和电业有限公司
