半导体式小型加速度传感器ASM-1KCBV
特点
●因小型轻量（约4.3g）而极少会对振动模式产生影响
●安全过载120％
●采用无阻尼油型，不会因温度对频率特性及相位特性造成影响
●因其无阻尼而极少出现相位移动现象
●主机采用装卸式接头，可轻松地更换电缆
●备有3轴测定用的安装底座（选购）
产品一览
全部显示
ASM-1KCBV
±1000G用
规格
性能
| 额定容量 | ±9807m/s2(±1000G) |
|---|---|
| 非线性 | ±1%RO或以内(±0.5%RO或以内为选购) |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1.5mV/V(3000×10-6应变量)或以上 |
| 正负灵敏度差 | 1.5%RO或以下 |
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|---|
| 温度补偿范围 | 5～40℃ |
| 零点温度影响 | ±2%RO/℃或以内 |
| 输出温度影响 | -0.25～0%/℃ |
电气特性
| 大激励电压 | 2V 仅DC |
|---|---|
| 推荐激励电压 | 2V 仅DC |
| 输入电阻 | 120Ω±20% |
| 输出电阻 | 120Ω±20% |
| 电缆 | 0.035mm2,4芯屏蔽乙烯线7m,外径1.7mm,两端插头(测量器侧 R05-PB5M) (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 响应频率范围 | DC～3.5kHz(灵敏度偏差±5%) (23℃) |
| 安装共振频率 | 30kHz±20% |
| 横向灵敏度 | 3%RO或以下 |
| 重量 | 约4.3g |
| 选购件 | 3轴底座S MA-10A（粘合剂固定用） 3轴底座T MA-10B（螺栓固定用） 转换电缆 TT-18 |
|---|

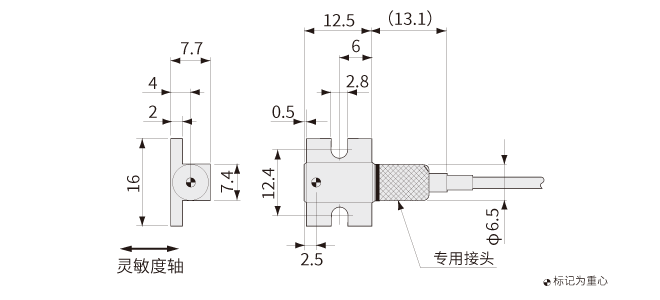

外形尺寸图
为了正确使用
●只能用DC 2V的激励电压。
●安装时请使用螺钉。如使用粘合剂安装，可能会因拆卸时发生的冲击而引起传感器损坏。
●安装在被测量物体上时，请使用下述螺钉。 公制粗牙螺纹M2.5，M2.6，或统一螺纹No.2-56UNC
●安装时为了防止螺栓松动，请在接触面涂敷少量硅油或润滑脂以增加密合度，从而确保更为牢固。
产品发布日期：2026.01.26
