半导体式小型加速度传感器ASM-200BA
特点
●因小型轻量（约1.2g）而极少会对振动模式产生影响
●高安全过载500%
●采用无阻尼油型，不会因温度对频率特性及相位特性造成影响
●因其无阻尼而极少出现相位移动现象
●可安装碰撞试验用假人
产品一览
全部显示
ASM-200BA
±200G用
规格
性能
| 额定容量 | 1961m/s2(±200G) |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1.3mV/V(2600×10-6应变量)或以上 |
| 正负灵敏度差 | 1.5%RO或以下 |
环境特性
| 允许使用温度范围 | -20～60℃ |
|---|---|
| 温度补偿范围 | 5～40℃ |
| 零点温度影响 | ±2%RO/℃或以内 |
| 输出温度影响 | -0.25～0%/℃ |
电气特性
| 大激励电压 | 2V 仅DC |
|---|---|
| 推荐激励电压 | 2V 仅DC |
| 输入电阻 | 120Ω±20% |
| 输出电阻 | 120Ω±20% |
| 电缆 | 0.035mm2,4芯屏蔽乙烯线7m,外径1.7mm，前端插头（可以和R05-R5F连接） （屏蔽线没有与主机连接） |
机械特性
| 安全过载 | 500% |
|---|---|
| 响应频率范围 | DC～3.5kHz(灵敏度偏差±5%) (23℃) |
| 安装共振频率 | 21kHz±10% |
| 横向灵敏度 | 3%RO或以下 |
| 重量 | 约1.2g（不含电缆） |
| 选购件 | 转换电缆 TT-18 |
|---|

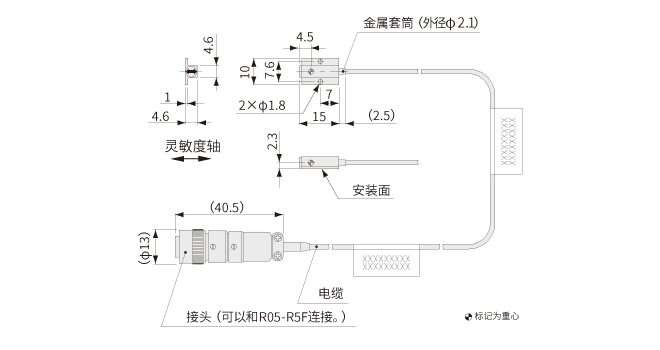

外形尺寸图
为了正确使用
●只能使用DC 2V的激励电压。
●安装时，请使用螺栓。如使用粘合剂安装，可能会因拆卸时发生的冲击而引起传感器损坏。
●对被测量物进行M1.6或统一螺纹（No.0-80UNF）的攻螺纹加工。请使用0.08～0.1N·m （0.8～1kgf·cm）的紧固扭矩进行固定。
●安装时，为了防止螺栓松动，请在接触面涂敷少量硅油或润滑脂以增加密合度，从而确保更为牢固。
●本产品在接头内已调整好初始值。要更换或拆下接头时，请咨询。
产品发布日期：2026.01.26
