位移传感器DTT-A
特点
●低蠕变
●拉伸压缩两用
●高响应性（轴前端固定时, DC～50Hz）
产品一览
全部显示
DTT-A-100
100mm用
规格
性能
| 额定容量 | 100mm |
|---|---|
| 非线性 | ±0.2%RO或以内 |
| 滞后 | ±0.2%RO或以内 |
| 反复性 | 0.1%RO或以下 |
| 额定输出 | 0.9V/V±10%（电压输出） |
环境特性
| 允许使用温度范围 | -10～70℃（无结露现象） |
|---|---|
| 温度补偿范围 | 0～60℃（无结露现象） |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 大激励电压 | 36V DC（23℃） |
|---|---|
| 推荐激励电压 | 2～10V DC |
| 输入电阻 | 1kΩ±20% |
| 输出电阻 | 1kΩ±20% |
| 电缆 | 0.08mm2，4芯屏蔽乙烯线1m，外径3.2mm，前端插头PRC03-12A10-7M （屏蔽线没有与主机连接） |
机械特性
| 响应频率范围 | DC～约6Hz（轴前端固定时：100mm位移时） （参考：DC～50Hz（轴前端固定时：30mm位移时）） |
|---|---|
| 测量力 | 约5N |
| 重量 | 约110g（不含电缆） |
| 保护等级 | IP40 (IEC 60529) |
| 标配件 | 安装套FXBP-100A ：２个 适配器 ：1个 |
|---|---|
| 选购件 | 延长杆 EB-50，EB-100，EB-200，EB-300 安装套 FXBP-100A 替换用测量子 X，XS，SH |

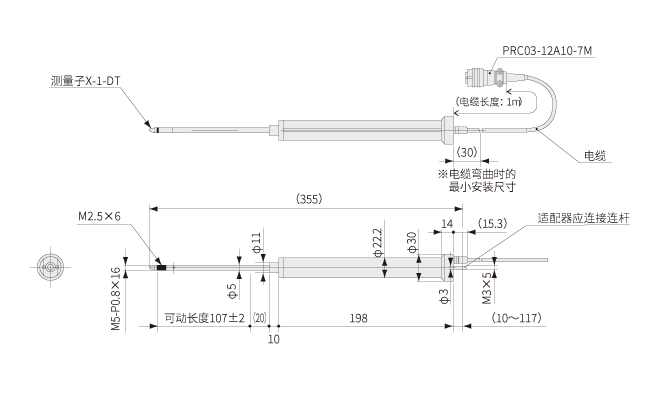

外形尺寸图
为了正确使用
请勿造成杆伸缩方向以外的位移
