小型间隙水压计BPA-F-S
特点
●外径为φ10的小型设计
●防水型结构，可埋设使用（短期试验）
●适合液状化实验等的室内模型实验
●前端形状分别为圆锥型和扁平型
产品一览
全部显示
BPA-F-200KPS
200kPa用
规格
性能
| 额定容量 | 200kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 0.85mV/V(1700×10-6应变量)±30% |
环境特性
| 允许使用温度范围 | 0～70℃(无冻结现象) |
|---|---|
| 温度补偿范围 | 0～50℃(无冻结现象) |
| 零点温度影响 | ±0.3%RO/℃或以内 |
| 输出温度影响 | ±0.3%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 0.08mm2,4芯屏蔽线FTFE3m,外径4mm,前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 120% |
|---|---|
| 耐水压 | 240kPa |
| 外装 | 全不锈钢质地(过滤部为黄铜烧结金属质地) |
| 保护等级 | IP67 (IEC 60529) |
| 重量 | 约40g |
| 标配件 | 过滤器 圆锥型 40μm（出厂时已安装在间隙水压），100μm 扁平型 40μm，100μm 前端圆锥型用配件（出厂时已安装在间隙水压计） 前端扁平型用配件 |
|---|

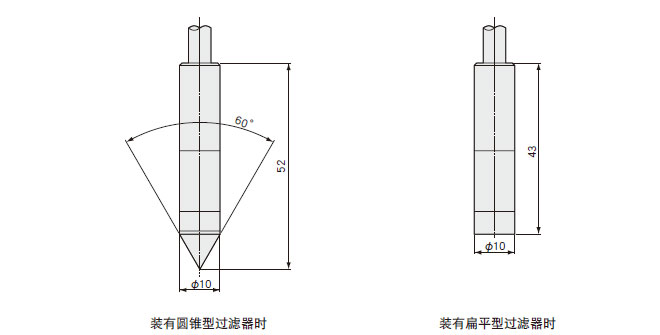

外形尺寸图
BPA-F-500KPS
500kPa用
规格
性能
| 额定容量 | 500kPa |
|---|---|
| 非线性 | ±1%RO或以内 |
| 滞后 | ±1%RO或以内 |
| 额定输出 | 1mV/V(2000×10-6应变量)±20% |
环境特性
| 允许使用温度范围 | 0～70℃(无冻结现象) |
|---|---|
| 温度补偿范围 | 0～50℃(无冻结现象) |
| 零点温度影响 | ±0.3%RO/℃或以内 |
| 输出温度影响 | ±0.3%/℃或以内 |
电气特性
| 大激励电压 | 3V AC或DC |
|---|---|
| 输入电阻 | 350Ω±10% |
| 输出电阻 | 350Ω±10% |
| 电缆 | 0.08mm2,4芯屏蔽线FTFE3m,外径4mm,前端裸线 (屏蔽线没有与主机连接) |
机械特性
| 安全过载 | 100% |
|---|---|
| 耐水压 | 500kPa |
| 外装 | 全不锈钢质地(过滤部为黄铜烧结金属质地) |
| 保护等级 | IP67 (IEC 60529) |
| 重量 | 约40g |
| 标配件 |
|---|
外形尺寸图
产品发布日期：2026.01.26
共和电业有限公司
