方向盘转向力角度传感器SFA-E-SA20
器件产地：国产传感器/敏感元件
特点
●使用旋转式编码器来测量方向盘角度，高分辨率
●方向盘转向力输出采用内置放大器，抗外部干扰强
●备有专用显示器
产品一览
全部显示
SFA-E-SA20
方向盘转向力角度传感器
规格
方向盘转向力
| 额定容量 | ±20～200N・m（根据指定） |
|---|---|
| 额定输出 | 2V |
| 非线性 | ±0.3%RO（额定容量±150N·m或以上为±0.5%RO）或以内 |
| 滞后 | ±0.3%RO（额定容量±150N·m或以上为±0.5%RO）或以内 |
| 安全过载 | 120% |
| 电源 | ±5V DC |
方向盘角度
| 检测器 | 旋转式编码器 |
|---|---|
| 输出相 | A相，B相 |
| 输出形态 | 矩形波 |
| 输出脉冲 | 18000脉冲/360° |
| 推荐激励电压 | 5V DC |
其他
| 允许使用温度范围 | 0～60℃ |
|---|---|
| 温度补偿范围 | 0～50℃ |
| 重量 | 约2.5kg（含方向盘重量1kg） |
| 标配件 | 电缆 1根（用来连接专用显示器, 0.08mm2, 10芯屏蔽电缆5m, 外径约为7mm, 两端均配备有插头 HR25-9P-12P） 连接适配器与螺母 各1个（可根据不同的车型， 另行接受加工锯齿形花键轴的委托） |
|---|---|
| 选购件 | 专用显示器 间接适配器 止转件 收纳箱 |
推荐配套使用器材
动态测量

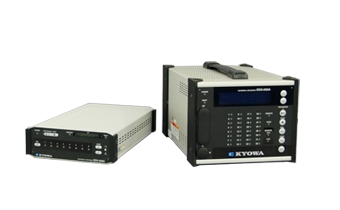

EDX-200A组合式数据记录器
动态测量

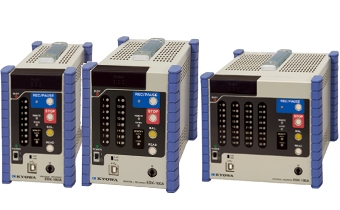

EDX-100A组合式数据记录器
动态测量

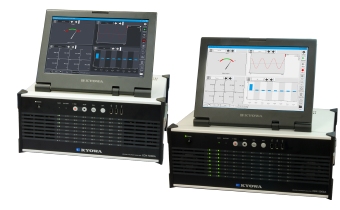

EDX-5000A存储记录器/分析仪器
产品发布日期：2026.01.26
共和电业有限公司
