特点
EDX-10系列是可以通过USB接口测量的仪器。可测量应变、电压、温度（热电偶）。无需外部电源, 仅通过USB供电, 多可测量4单元16个通道。
产品一览
全部显示
EDX-10B
控制单元
规格
| 接口 | 符合USB2.0规格 连接器形状：USB标准B系列插座 |
|---|---|
| 可安装测量单元数 | 多4（16通道） |
| 采样频率 | 1 Hz～20 kHz：1～4通道 1 Hz～10 kHz：1～8通道 1 Hz～5 kHz：1～16通道 |
| 使用温湿度范围 | 0～40℃，20～90%（无结露现象） |
| 电源 | DC5 V USB总线供电(※1)， 或使用AC适配器供电(※2) ※1 如果使用的是USB总线供电，无需使用USB集线器，与电脑的USB端口直接相连。 ※2 使用AC适配器时，EDX-11A，EDX-12A，EDX-13A，EDX-14A，EDX-15A的任一种组合，多可以连接四个单元。 |
| 消耗电流 | 140 mA或以下（电源为DC5 V时） |
| 重量 | 约170 g |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分） |
| 控制软件 | DCS-100A |
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| 标配件 | USB电缆 N-38（1 m） 接地线 P-72（5 m） 动态数据收录软件 DCS-100A（DVD） |
|---|---|
| 选购件 | AC适配器 UN310-0515 |
| USB端口 | EDX-10B USB总线供电时的连接单元数如下表所示。 USB3.0 : EDX-11A单元数 0 多连接单元数合计 4单元 EDX-11A单元数 1 多连接单元数合计 2单元 EDX-11A单元数 2 多连接单元数合计 2单元 USB2.0 : EDX-11A单元数 0 多连接单元数合计 2单元 EDX-11A单元数 1 多连接单元数合计 1单元 |

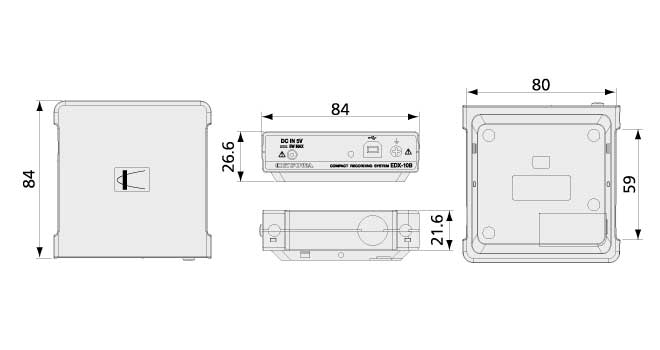

外形尺寸图
EDX-14A
应变测量单元
规格
| 测量对象 | 应变片式传感器、应变片※ ※当使用应变片时，需要一个电桥盒或输入适配器。 |
|---|---|
| 输入通道数 | 4 |
| 测量量程 | 10000，50000×10-6应变量（2个量程） |
| 适合电桥电阻 | 120 Ω～1 kΩ |
| 电桥电源 | DC1 V |
| 应变率 | 2.00固定 |
| 量程精度 | 各量程±0.3％FS或以内 |
| 平衡调整范围 | 设定量程的±1/2FS或以内 |
| 非线性 | ±0.1％FS或以内 |
| AD分辨率 | 24位 |
| 响应频率 | DC～2 kHz |
| 低通滤波器 | 截止频率 : 100 Hz，2 kHz 传递特性 : 2阶Butterworth型 |
| 使用温湿度范围 | 0～40°C，20～90%（无结露现象） |
| 输入接头 | D-sub37针接头 |
| 电源 | DC5 V 通过控制组件提供电源 |
| 消耗电流 | 140 mA或以下 （所有通道连接120 Ω负荷，电源为DC 5V时） |
| 重量 | 约150 g |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分） |
| Compliance | Directive 2014/30/EU（EMC） Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| 标配件 | 应变片输入电缆 U-124（30 cm） |
|---|---|
| 选购件 | 电桥盒连接电缆 U-126（50 cm） 输入接头套件 EDX10-DSUB 输入适配器 UI-51A 单触式输入适配器 UI-52A 1/4桥用电桥适配器 UI-53B-120，UI-53B-350 1/4桥用电桥适配器 UI-54B-120，UI-54B-350 单触式输入适配器 UI-55A |

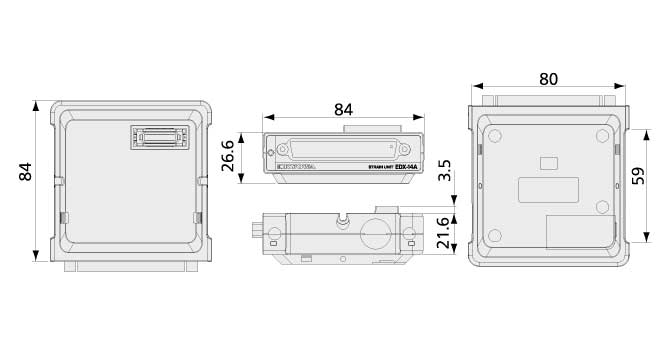

外形尺寸图
EDX-15A
应变与电压测量单元
规格
| 测量对象 | 应变片式传感器，应变片※，电压（不平衡输入） ※当使用应变片时，需要一个电桥盒或输入适配器。 |
|---|---|
| 输入通道数 | 4 |
| 测量量程 | 应变片式传感器，应变片：10000，50000×10-6应变量（2量程） 电压：10，50 V |
| 适用电桥电阻 | 应变片式传感器，应变片：120 Ω～1 kΩ |
| 电桥电源 | 应变片式传感器，应变片：DC1 V |
| 应变率 | 应变片式传感器，应变片：2.00固定 |
| 量程精度 | 各量程±0.3%FS或以内 |
| 平衡调整范围 | 设定量程的±1/2FS或以内 |
| 非线性 | ±0.1%FS或以内 |
| AD分辨率 | 24位 |
| 响应频率 | DC～2 kHz |
| 低通滤波器 | 截止频率 : 100 Hz，2 kHz 传递特性 : 2次Butterworth特性 |
| 使用温湿度范围 | 0～40℃，20～90%（无结露现象） |
| 输入接头 | D-sub37针接头 |
| 电源 | DC5 V 通过控制单元提供电源 |
| 消耗电流 | 150 mA或以下（所有通道连接120 Ω负荷，电源为DC5 V时） |
| 重量 | 约150 g |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸出部分） |
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| 标配件 | 应变片输入电缆 U-124（30 cm） 转换插头FV-1A（4个） |
|---|---|
| 选购件 | 电桥盒连接电缆 U-126（50 cm） 输入接头套件 EDX10-DSUB 输入适配器 UI-51A 单触式输入适配器 UI-52A 1/4桥用电桥适配器 UI-53B-120，UI-53B-350 1/4桥用电桥适配器 UI-54B-120，UI-54B-350 单触式输入适配器 UI-55A BNC电缆 U-125（30 cm） |

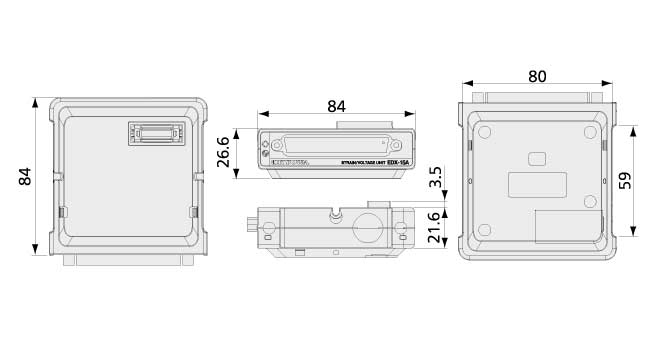

外形尺寸图
EDX-12A
电压测量单元
规格
| 测量对象 | 电压 |
|---|---|
| 输入通道数 | 4（单端） |
| 测量量程 | 10，50V（2个量程） |
| 量程精度 | 各量程±0.3%FS或以内 |
| 平衡调整范围 | 设定量程的±1/2FS或以内 |
| 非线性 | ±0.1%FS或以内 |
| AD分辨率 | 24位 |
| 响应频率 | DC～2kHz |
| 低通滤波器 | 截止频率 : 100Hz，2kHz 传递特性 : 2阶Butterworth型 |
| 使用温度范围 | 0～40℃ |
| 输入接头 | D-sub37针接头 |
| 电源 | DC5V，由控制单元提供 |
| 消耗电流 | 110mA或以下，电源DC5V时 |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分） |
| 重量 | 约150g |
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| 标配件 | 适配器 UI-51A |
|---|---|
| 选购件 | BNC输入电缆 U-125（30cm） 电桥盒连接电缆 U-126（50cm） 输入连接器套件 EDX10-DSUB 单触式输入适配器 UI-52A |

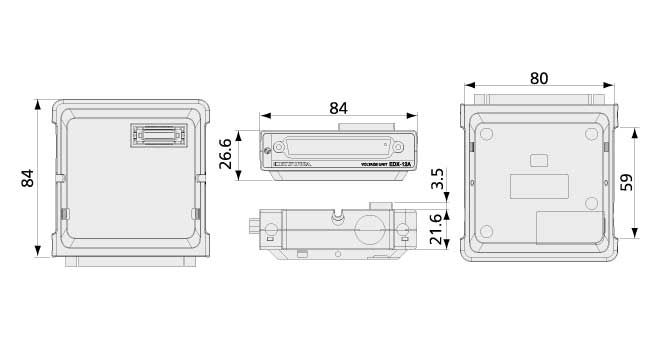

外形尺寸图
EDX-13A
热电偶测量单元
规格
| 测量对象 | 热电偶 |
|---|---|
| 输入通道数 | 4 |
| 适合热电偶 | K，T，J，N ＊热电偶电阻1kΩ或以下 |
| 测量范围 | K：-200.0～1370.0℃ T：-200.0～400.0℃ J：-200.0～1200.0℃ N：-200.0～1300.0℃ |
| 分辨率 | 0.1℃ |
| 测量精度 | 【K】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1370.0℃：±（显示值的0.1％＋0.4℃） 【T】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～400.0℃：±（显示值的0.1％＋0.4℃) 【J】 -200.0～−100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1200.0℃：±（显示值的0.1％＋0.4℃） 【N】 -200.0～-100.0℃以下：±（显示值的0.2％＋0.6℃） -100.0～1300.0℃：±（显示值的0.1％＋0.4℃） |
| 内部基准设定的补偿器的精度 | ±1.0℃ 〔当输入端子温度平衡时〕 〔周围温度范围为25±10℃时〕 ＊当与EDX-13A以外的测量单元组合使用时，将EDX-13A安装在下侧。 ±2. 0℃ 〔当输入端子温度平衡时〕 周围温度范围在使用温度范围内、但在上述温度范围之外时 |
| 检查功能 | 烧断检查 |
| AD分辨率 | 24位 |
| 采样方式 | 扫描 |
| 内部采样频率 | 约0.5Hz，约2.0Hz |
| 使用温湿度范围 | 0～40°C，20～90%(无结露现象) |
| 输入接头 | 螺丝连接式端子台 |
| 电源 | DC5V，由控制单元提供 |
| 消耗电流 | 120mA或以下（电源DC5V时） |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分） |
| 重量 | 约130g |
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| 标配件 | 端子台1个，螺丝刀1把 |
|---|

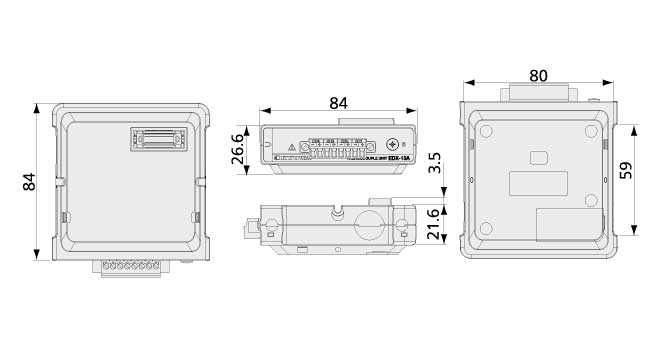

外形尺寸图
EDX-11A
应变测量单元
规格
| 测量对象 | 应变片式传感器、应变片※ |
|---|---|
| 输入通道数 | 4 |
| 测量量程 | 10000，50000×10-6应变量（2个量程） |
| 适用电桥电阻 | 120Ω～1kΩ |
| 电桥电源 | DC 2V |
| 应变率 | 2.00固定 |
| 量程精度 | 各量程±0.3％FS或以内 |
| 平衡调整范围 | 设定量程的±1/2FS或以内 |
| 非线性 | ±0.1％FS或以内 |
| AD分辨率 | 24位 |
| 响应频率 | DC～2kHz |
| 低通滤波器 | 截止频率 : 100Hz，2kHz 传递特性 : 2阶Butterworth型 |
| 使用温湿度范围 | 0～40°C，20～90%(无结露现象) |
| 输入接头 | D-sub37针接头 |
| 电源 | DC5V，由控制单元提供 |
| 消耗电流 | 180mA或以下 （所有通道连接120Ω负载电阻，电源为DC 5V时） |
| 外形尺寸 | 84.0（W）×26.6（H）×84.0（D）mm（不含凸起部分） |
| 重量 | 约150g |
| Compliance | Directive 2014/30/EU (EMC) Directive 2011/65/EU，(EU)2015/863 (10 restricted substances) (RoHS) |
| ※当使用应变片时，需要一个电桥盒或输入适配器。 |
| 标配件 | 应变片输入电缆 U-124（30cm） |
|---|---|
| 选购件 | 电桥盒连接电缆 U-126（50cm） 输入接头套件 EDX10-DSUB 输入适配器 UI-51A 单触式输入适配器 UI-52A，UI-55A 1/4桥用电桥适配器 UI-53B-120，UI-53B-350 1/4桥用电桥适配器 UI-54B-120，UI-54B-350 |
外形尺寸图
