N6148系列 多通道可编程直流电子负载
N6148系列多通道可编程直流电子负载是一款超高集成度、高可靠性、高精度的直流电子负载产品。N6148系列为集成应用量身定制，具备通讯速度快、集成度高、稳定性高的特点，标准19英寸3U机箱设计，单机最高可达48通道，超高集成度，并支持批量操作恒电流、恒电阻、恒功率、OCP测试等功能，并支持LAN和RS485通讯控制。N6148系列在绝大部分集成应用中可代替小功率单体电子负载为用户大幅节省成本。
N6148系列 选型表
型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 |
N6136-100-05 | 36 | 100V | 5A | 50W | 0.1%+0.5%F.S. | 1mA | LAN/RS485 | 3U |
N6148-100-05 | 48 | 100V | 5A | 50W | 0.1%+0.5%F.S. | 1mA | LAN/RS485 | 3U |
产品特点
■ 单通道功率范围：0～50W
■ 电压范围：0～100V
■ 支持OCP测试、带/卸载锁存功能
■ 超高集成度，单机最高可达48通道
■ 电流范围：0～5A
■ 基本精度：0.5%F.S.
■ 配备大屏液晶显示屏、数字按键及旋钮，本地操作便捷
■ OCP/OVP/OPP/OTP多重保护
■ 工作模式：CC、CP、CR
■ 支持LAN、RS485通讯控制
■ 支持SCPI协议、支持Modbus协议
功能与优势

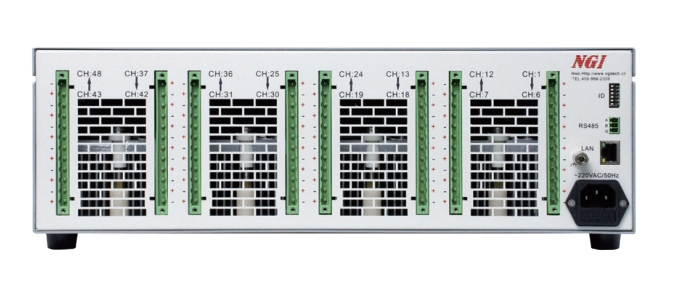

超高集成度，单机最高达48通道
N6148多通道直流电子负载单机最多支持48通道，模块化设计，单模块集成6个功率通道，超高的集成度使N6148在多通道批量测试应用中为用户大幅节省成本。

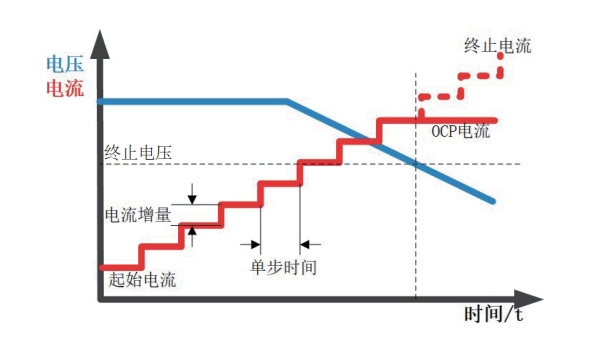

过电流保护测试
过电流保护（OCP）测试功能逐渐增加带载电流，直至被测电源限流保护，测量电流（电压）跌落前最大实际电流值即为电源限流保护动作值。

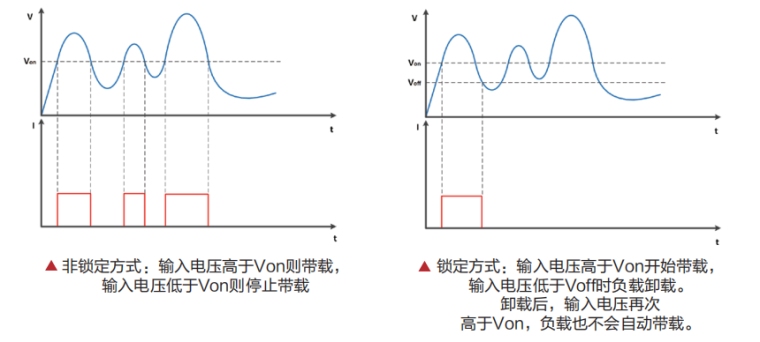

支持带载/卸载电压设定
当被测电源输出电压上升速度慢时，如果直接ON电子负载，电源可能会出现被拉保护的现象。N6148系列支持带载/卸载电压设定，尽量避免测试时电源被拉保护现象。
应用领域
DC/DC转换器、开关电源、电源适配器等生产老化与品检测试
汽车线束、连接器、保险丝、继电器、中央电器盒等生产老化测试

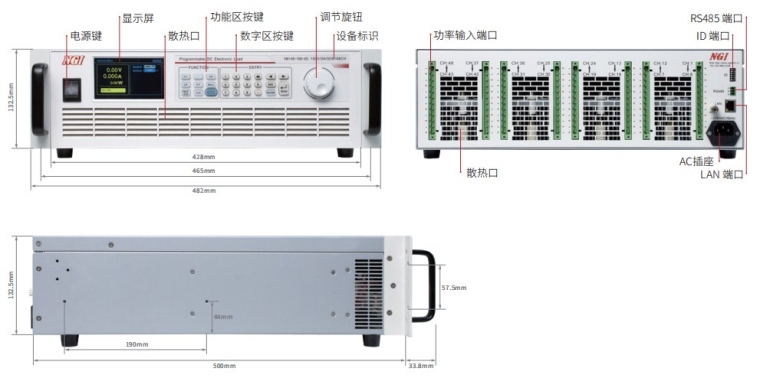

产品尺寸
选件&配件
