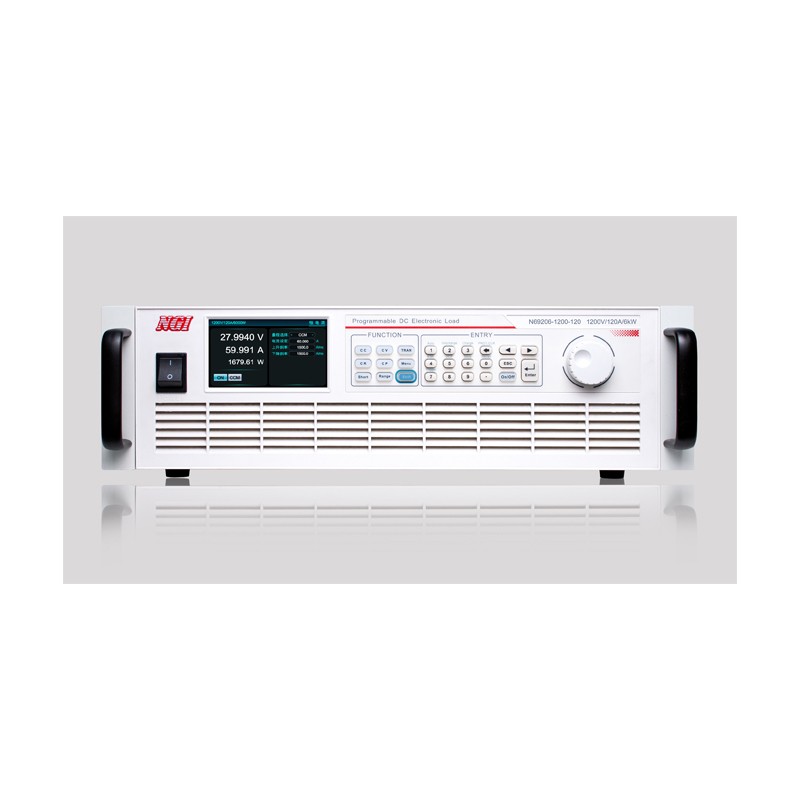

N69200系列 高性能大功率可编程直流电子负载
N69200系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。N69200系列为150V、600V、1200V三种电压规格，标准19英寸3U机箱功率高达6kW，且支持主/从并机控制，可主+主、主+从多种方式实现扩功率。在量测方面，N69200全系列支持电压、电流、功率、电阻三量程，并提供高精度测量，使得单产品测试范围更广。N69200系列产品功能、性能强大，CV环路速度可调，电流上升下降速度快，多达8种工作模式，支持序列测试、动态测试、放电测试、充电测试、OCP/OPP测试、模拟短路、等效直流内阻（DCIR）测试（选配）、任意波形拉载测试（选配）等多种功能；并支持本地/远程控制，标配 LAN/RS232/CAN通讯控制、USB HOST（波形导入）、数字输入输出、模拟输入输出接口，选配GPIB通讯控制。N69200系列产品采用标准3U/19英寸机箱，基于模块化设计理念，将功率密度提高一倍，并开发多种功能，配合强大的产品性能指标，能有效解决测试中的各种应用需求，是研发测试及ATE测试系统值得信赖的产品。
N69200系列 选型表
型号 | 通道数 | 电压 | 电流 | 功率 | 精度 | 分辨率 | 通讯接口 | 尺寸 |
N69202-150-200 | 1 | 150V | 200A | 2,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV / 0.1mA | LAN/RS232/CAN | 3U |
N69202-600-140 | 1 | 600V | 140A | 2,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV / 0.01mA | LAN/RS232/CAN | 3U |
N69202-1200-40 | 1 | 1200V | 40A | 2,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.01mA | LAN/RS232/CAN | 3U |
N69204-150-400 | 1 | 150V | 400A | 4,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 3U |
N69204-600-280 | 1 | 600V | 280A | 4,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 3U |
N69204-1200-80 | 1 | 1200V | 80A | 4,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.01mA | LAN/RS232/CAN | 3U |
N69206-150-600 | 1 | 150V | 600A | 6,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV0.1mA | LAN/RS232/CAN | 3U |
N69206-600-420 | 1 | 600V | 420A | 6,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 3U |
N69206-1200-120 | 1 | 1200V | 120A | 6,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 3U |
N69212-150-1200 | 1 | 150V | 1200A | 12,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 6U |
N69212-600-840 | 1 | 600V | 840A | 12,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 6U |
N69212-1200-240 | 1 | 1200V | 240A | 12,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 6U |
N69218-150-1800 | 1 | 150V | 1800A | 18,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 9U |
N69218-600-1260 | 1 | 600V | 1260A | 18,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 9U |
N69218-1200-360 | 1 | 1200V | 360A | 18,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 9U |
N69224-150-2400 | 1 | 150V | 2400A | 24,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 12U |
N69224-600-1680 | 1 | 600V | 1680A | 24,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/0.1mA | LAN/RS232/CAN | 12U |
N69224-1200-480 | 1 | 1200V | 480A | 24,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 12U |
N69230-150-2500 | 1 | 150V | 2500A | 30,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 15U |
N69230-600-2100 | 1 | 600V | 2100A | 30,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 15U |
N69230-1200-600 | 1 | 1200V | 600A | 30,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 15U |
N69236-150-2500 | 1 | 150V | 2500A | 36,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 18U |
N69236-600-2500 | 1 | 600V | 2500A | 36,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 18U |
N69236-1200-720 | 1 | 1200V | 720A | 36,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 18U |
N69242-150-2500 | 1 | 150V | 2500A | 42,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 21U |
N69242-600-2500 | 1 | 600V | 2500A | 42,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 21U |
N69242-1200-840 | 1 | 1200V | 840A | 42,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 1mV/0.1mA | LAN/RS232/CAN | 21U |
N69248-150-2500 | 1 | 150V | 2500A | 48,000W | 电压0.015%+0.015%F.S./ 电流0.04%+0.04%F.S. | 0.1mV/1mA | LAN/RS232/CAN | 24U |
N69248-600-2500 | 1 | 600V |
