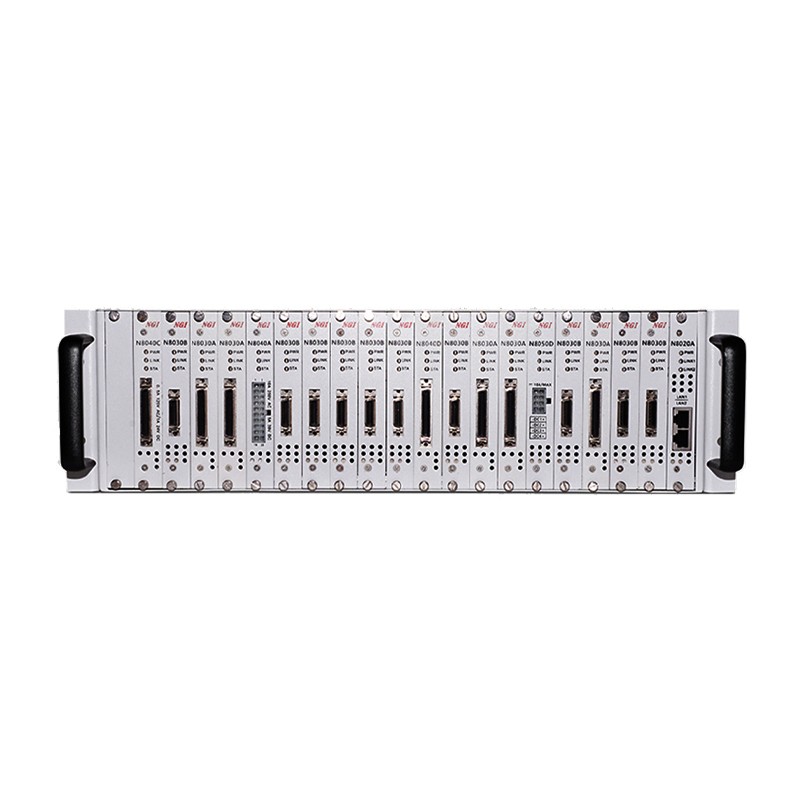

N8000A0采用标准19英寸3U机箱，支持21个4HP(20.32mm)宽度插卡，针对高通道密度测控应用场景。背板采用NXI架构设计，包含16个100Mbps和3个1000Mbps吞吐量数据接口。同时配备4路双向硬同步线和1路同步时钟，用于板卡间同步操作。

性能特点：

■ 超高集成度，可节省宝贵空间

■ 无需工控计算机，控制灵活方便

■ 板卡式标准模块设计，可任意组合

■ 通用以太网接口，可无限扩展通讯距离

■ 高吞吐速率，带宽高达2000Mbps

■ 高精度同步机制

■ 超强扩展性，板卡数量不受限制

■ 板卡种类丰富，适用范围宽广

■ 通讯接口开放，用户可自行开发兼容板卡

■ 板卡间通讯信道隔离，降低调试复杂性

■ 每通道独立以太网接口，高带宽、高实时性

■ 高压板卡跟系统地电气隔离，安全可靠

■ 标准19英寸机箱，方便上机架

■ 极高性价比

功能与优势

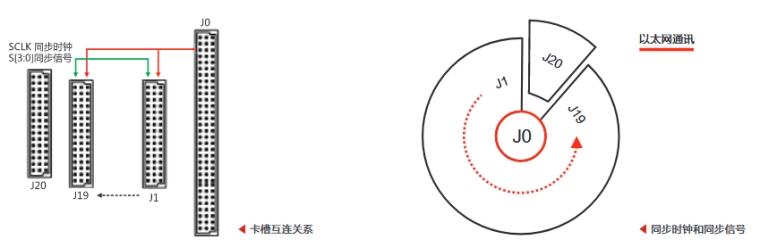

通信卡J0和其他槽位的互连关系：

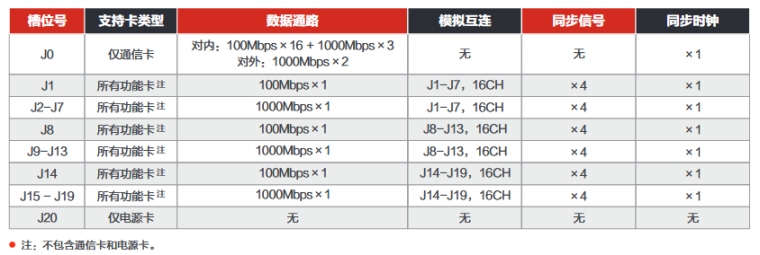

各个槽位功能定义如下表：

背板背面配有2个电源接口：P1和P2功能定义如下：

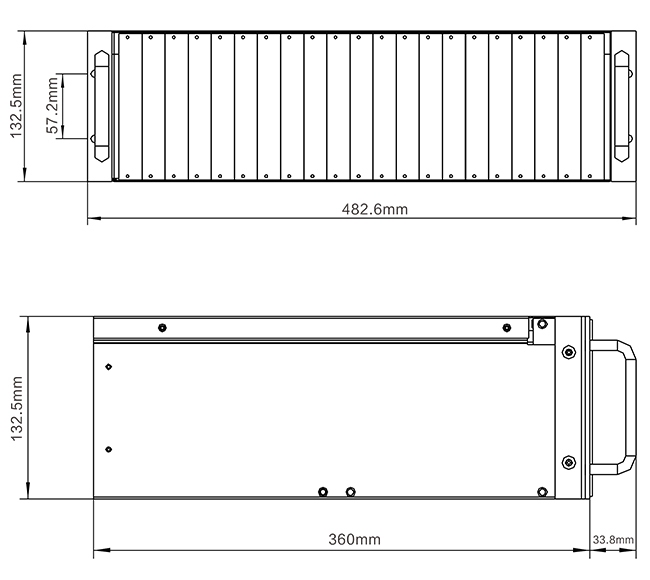

产品尺寸
