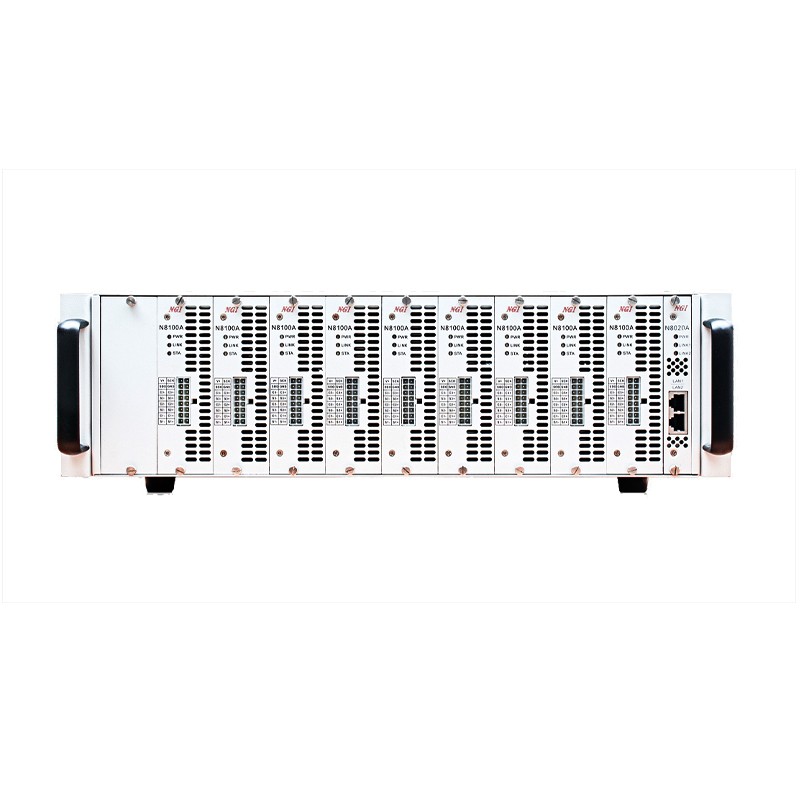

N8000A1采用标准19英寸3U机箱，支持10个8HP(40.64mm)宽度插卡和1个4HP宽度插卡。背板采用NXI架构设计，包含10个100Mbps吞吐量数据接口。N8000A1为每个槽位留出8HP宽度，同时背板上留出更多的散热孔，以增强散热效果。背板电源母线提供±12V测控电源和+6V充电电源，适合超容测试卡和其他充放电测试卡。

性能特点：

■ 超高集成度，可节省宝贵空间

■ 板卡式标准模块设计，可任意组合

■ 高吞吐速率，带宽高达2000Mbps

■ 超强扩展性，板卡数量不受限制

■ 每通道独立以太网接口，高带宽、高实时性

■ 标准19英寸机箱，方便上机架

■ 无需工控计算机，控制灵活方便

■ 通讯接口开放，用户可自行开发兼容板卡

■ 高精度同步机制

■ 板卡种类丰富，适用范围宽广

■ 板卡间通讯信道隔离，降低调试复杂性

■ 通用以太网接口，可无限扩展通讯距离

■ 高压板卡跟系统地电气隔离，安全可靠

■ 极高性价比

功能与优势

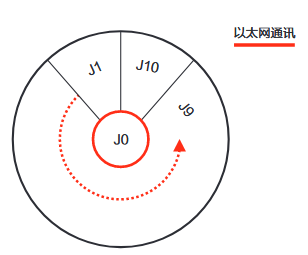

通信卡和其他槽位的互连关系如下 ：

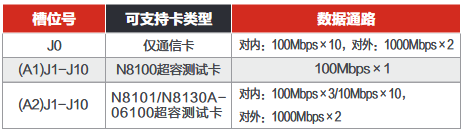

各个槽位功能定义如下表：

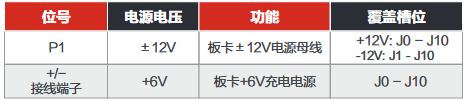

背板背面配有2个电源接口，功能定义如下：

产品尺寸
