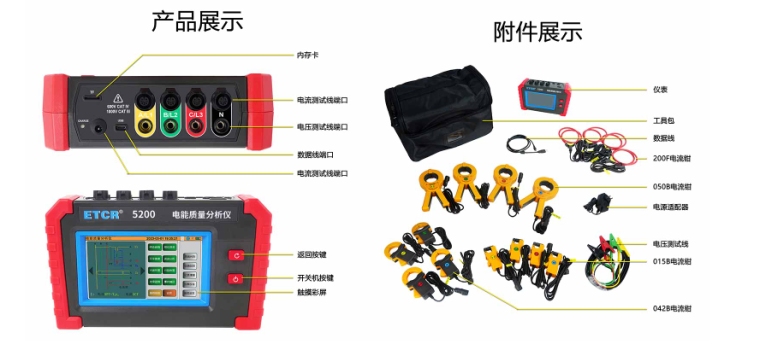

ETCR5200 电能质量分析仪
ETCR5200迷你型电能质量分析仪又称电力质量分析仪、电力参数测试仪、谐波分析仪，是一款专为现场测试三相电能质量的高精度综合型测试仪器。仪表具有智能化、功能完善、人机操作简洁、中英文双语操作界面等特点。仪表采用5寸触摸彩屏、体积小重量轻、携带方便，可选配多款电流钳。仪表可同时测量4路电流(ABC三相及中性线电流)，3路电压、三相不平衡度、有功功率、无功功率、视在功率、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。
ETCR5000迷你型电能质量分析仪采用5寸触摸彩屏显示，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更高效更直观地了解电网参数状态。通过USB通讯接口及上位机软件，将存储数据上传电脑继续数据分析。
产品功能
1.波形实时显示(3路电压/4路电流)。
2.电压和电流真有效值。
3.相量图显示。
4.各相谐波的测量，达50次谐波。
5.柱形图显示各相电流和电压的谐波含有率。
6.总谐波失真度(THD)。
7.各相有功/无功/视在功率值及总值。
8.电压电流功率趋势图。
9.各相有功/无功/视在功率值及总值。
10.三相不平衡度测量(电压和电流)。
11.录制波形及参数。
12.截屏保存。
13.触摸屏操作。
14.短期电压闪变。
15.启动电流和浪涌电流监测。
16.USB接口与电脑上位机通信。
17.可设定仪器的接线方式及电网类型。
18.可选定不同电流钳和不同电压测试变比。
产品特点
1、对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
2、四款电流钳提供选择，应对各种场所。
3、四通道电流、电压测量，同时捕捉和记录电量参数、波形。
4、超大液晶彩屏显示，高分辨率。
5、中英文双语操作界面。
6、TF内存卡：8G。
7、USB通讯接口。
8、可充电锂电池。
技术参数
1、测量精度
测量 | 测量范围 | 显示分辨率 | 参考范围内的最大误差 |
频率 | 40Hz～70Hz | 0.001Hz | ±(0.03)Hz |
电压真有效值 | 2V～600V | 最小分辨0.001V | ±(0.5%Fs) |
电流真有效值 | 10mA～6000A | 最小分辨0.001A | ±(0.5%Fs) |
有功功率 | 0.0000W～3600kW | 最小分辨0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功功率 | 0.0000VAR～3600kVAR | 最小分辨0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在功率 | 0.0000VA～3600kVA | 最小分辨0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
相位角 | 0°～360° | 0.001° | ±(2°) |
电压谐波比包含1～50次 (Vrms>50V) | 0.0%～99.9% | 0.001% | （1～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～50次）±(1%rdg+15dgt) |
电压谐波角 (Vrms>50V) | 0°～360° | 0.001° | ±(3°)谐波1～25次 |
±(10°)谐波26～50次 | |||
电流谐波比包含1～50次 (Arms>I量程÷100) | 0.0%～99.9% | 0.001% | （1～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～50次）±(1%rdg+15dgt) |
电流谐波角 (Arms>I量程÷100) | 0°～360° | 0.001° | ±(3°)谐波1～25次 ±(10°)谐波26～50次 |
总谐波率(THD或THD-F)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
失真因数(DF或THD-R)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
三相不平衡 | 0.0%～100% | 0.01% | ±(1%) |
2、一般规格
电源 | 可充电锂电池组7.4V 5200mAh，外接充电器 |
显示模式 | 5寸触摸彩屏 |
工作电流 | 约490mA |
电流钳规格（选配） | 015B电流钳：17mm×18mm 042B电流钳：Φ40mm 050B电流钳：Φ50mm 200F柔性电流钳：Φ200mm |
通道数 | 3路电压，4路电流 |
电压量程 | 2V～600V |
电流量程 | 10Am～6000A |
频率量程 | 40Hz～70Hz |
谐波 | 有，2～51次 |
总谐波失真 | 有，2～51次，各相 |
三相不平衡度 | 有 |
通讯接口 | USB |
TF内存卡 | 8G |
电池电量指示 | 电池符号显示电量，当电池电量过低时,仪器会自动关机 |
自动关机 | 在录制功能打开下，仪器不自动关机。 |
未打开录制功能情况，可根据设定的15分钟、30分钟、60分钟时间后自动关机 | |
仪器尺寸 | 长宽厚：210mm×129mm×68mm |
仪器质量 | 约7.5kg(含包装及附件) |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
绝缘 | 仪器线路与护套外壳之间≥10MΩ |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
3、电流钳特性
型号对比
产品图片 | 产品型号名称 | 测量通道 | 电流量程 | 电压量程 | 谐波 | 暂态 | 趋势图 | 录波 | 截图 | 内存卡 | USB | 其它 |

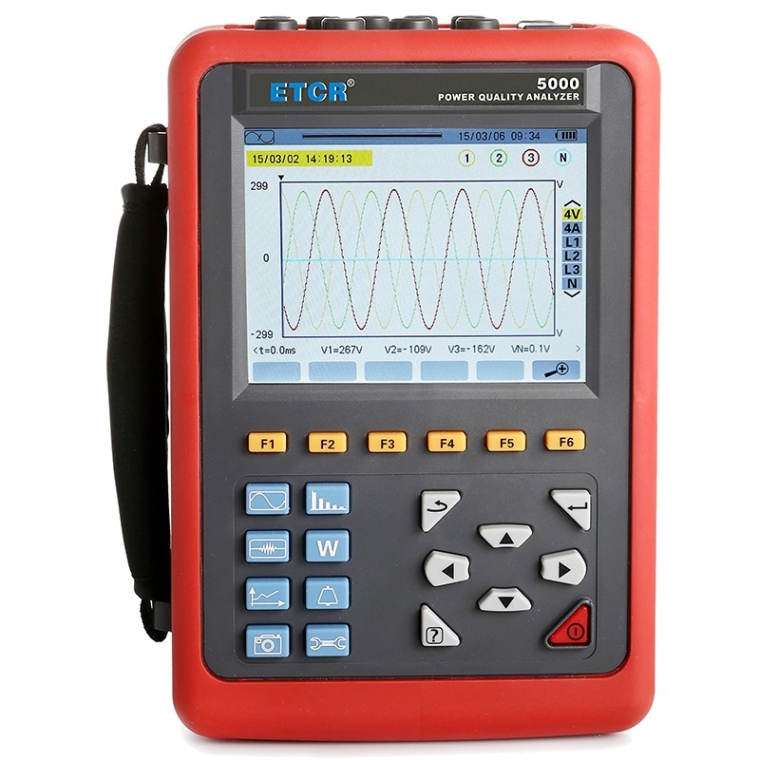

| ETCR5000电能质量分析仪 | 4通道 | 10mA～6000A | 1.0V～1000V | 0～50次 | 有 | 有 | -- | 有 | SD卡2G | 有 | |

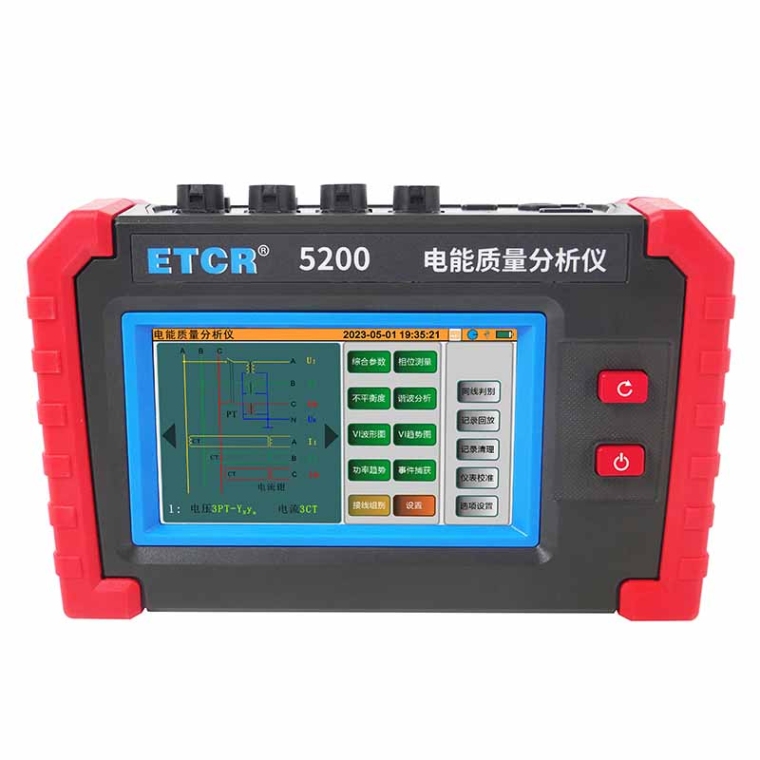

| ETCR5200迷你型电能质量分析仪 | 4通道 | 10mA～6000A | 1.0V～600V | 2～51次 | 有 | -- | 有 | 有 | TF卡8G | 有 | 触摸彩屏 |
