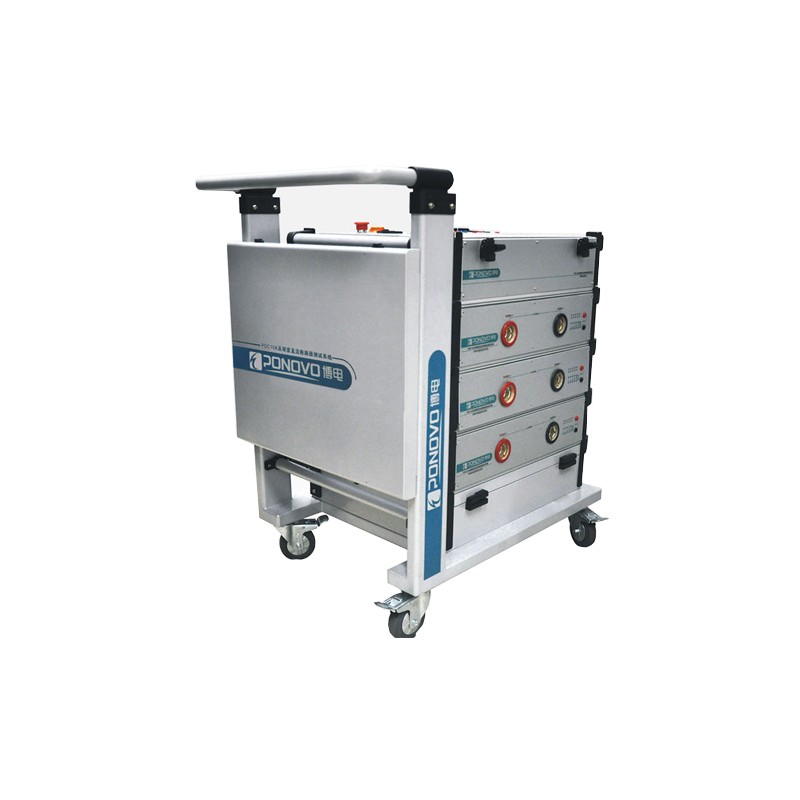

断路器脱扣试验装置PDC15K
关注：151
型号：PDC15K
产地：北京
直流断路器是轨道交通供电系统中最重要的电气元件，除了正常分断负载电流之外，还承担着在系统发生故障时，迅速切断故障电流，防止故障蔓延、危及电网安全的重要作用。因此，对直流断路器的脱扣性能具有很高的要求。为此，北京博电专门研制出了用于直流断路器脱扣性能测试的试验装置——PDC15k直流断路器脱扣试验装置。
产品特点
微机化控制，人计划界面
测试参数设定后，自动完成输出测试
测试结果报告自动生成
结构上移动式模块化设计
产品功能
PDC15K直流大电流脱扣装置主要用于地铁供电检修部门对大电流开关断路器进行
动作值测量
动作时间测量
开关断路器接触电阻的量
直流断路器脱扣性能测试的试验装置
技术参数
电流输出范围 | Dc 0～15000A |
电流输出误差 | <0.5% |
纹波系数 | <0.5% |
最大端口输出电压 | 5.0V |
带负载能力 | 3.5V/15000A 1秒 |
4V/10000A 3秒 | |
4.5V/5000A 10秒 | |
电流响应时间 | <2ms |
回路电阻测试 | 测试范围:0～50000us |
准确级:1级 | |
测试电流:100～15000A | |
输入电源 | 输入电压: AC220V±10%,50Hz |
输入功率:小于2KVA | |
外形尺寸 | 整机=系统控制单元*1+电流输出单元*3 |
(长x宽x高) | 系统控制单元:600*500*500(1um) |
电流输出单元:600*500*150（mm） | |
重量 | 整机:100kg |
单体:25kg |
产品发布日期：2026.01.24
