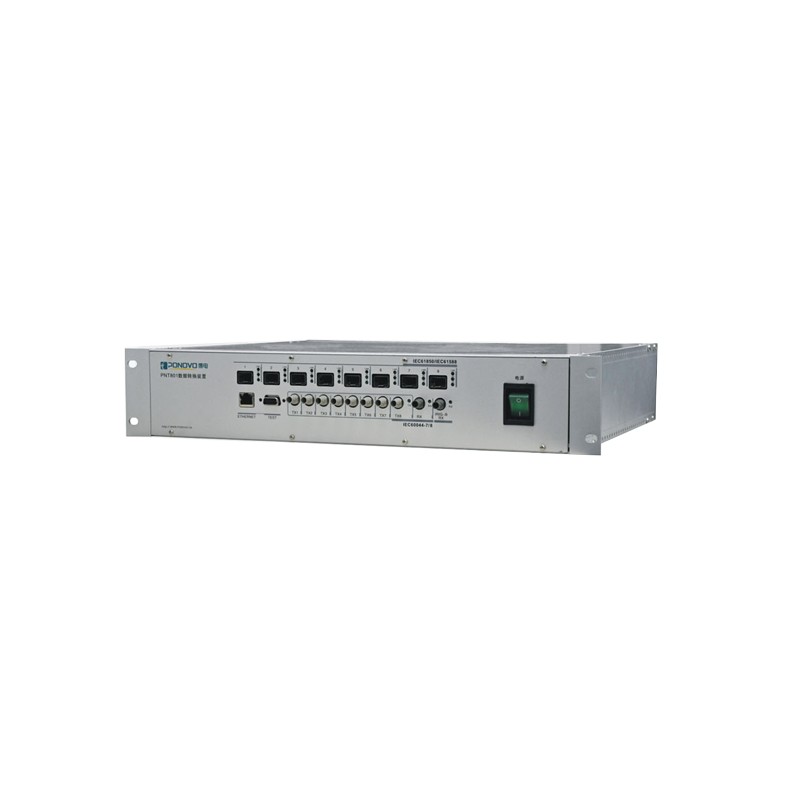

配合RTDS实时数字仿真系统，将该系统的仿真量以标准IEC61850报文（IEC61850-9-1/2、IEC60044-8、IEC61850-8-1）格式进行输出，实现电力系统动态仿真；也可配合PowerTest上位机软件作为数字继电保护测试仪使用。
产品功能
录波功能
转换成符合协议格式的采样值报文
模拟量信号转换成报文进行输出
采样值保存在装置内容RAM部
开机输出功能
同步对时功能
产品特点
具有8路光以太网接口，可将RTDS输出的±10V模拟量信号转换成符合IEC61850-9-1、IEC61850-9-2协议格式的采样值报文
具有8个光串行接口，可将RTDS输出的±10V模拟量信号转换成符合IEC60044-7/8格式的FT3报文进行输出
每组光纤通讯接口可同时发送6组采样值、12组GOOSE发布，5组GOOSE订阅，收发IEEE1588报文
具有GOOSE订阅、发布功能，可将订阅到的GOOSE信息转换成硬接点开出，也可将硬接点开入转换成GOOSE报文输出
具有24路模拟量输入通道，可将24路模拟量值灵活定义到采样值报文的输出通道中
开机输出功能，可即时将模拟量通道数据实时转换为光数字采样报文输出
录波功能，可将采样值保存在装置内容RAM部，供上位机调用、分析
具有GPS、IRIG-B、IEEE1588同步对时功能
技术参数
以太网通讯接口 | |
型号 | 100Base-1X(10CMbit、双绞线、自动交叉） |
端口数量 | 1个 |
接口类型 | RJ45 |
电缆型号 | 5类双绞线 |
状态指示 | LED绿（点亮）:有效连接 |
LED黄（闪烁）:有数据交换 | |
光纤通讯接口:用于EC61850-9-2/LE.GOOSE通讯 | |
型号 | 100Base-FX (100Mbit、光纤、全双工） |
光缆型号 | 62.5/125um（多横光纤，橘红色) |
端口数量 | 8对 |
接口类型 | LC |
波长 | 1310nm |
传输距离 | <2km |
状态指示 | Link示灯:装置上电后，若光纤通信接口 |
初始化正常，Link灯点亮 | |
Rx/Tx指示灯:当有数据交换时 | |
指示灯点亮（Rx为接收，Tx为发送） | |
FT3接口:用于IEC60044-7/8的FT3通讯 | |
采用标准 | IEC60044-7/8 |
端口数量 | 10个(B个输出口，2个输入口） |
接口类型 | ST |
光缆型号 | 62.5/125 um |
波长 | 850nm |
传输距离 | ＜2km |
状态指示FT3输出 | 当有数据交换时，指示灯点亮 |
状态指示B码接收 | 当接收到对时信号后，指示灯点亮 |
模拟量输入 | |
输入信号 | 交直流电压信号 |
通道数 | 24路 |
输入电压范围 | ±10V(峰值) |
采样频率 | 50kHz |
采样精度 | 0.5%rg.16bit A/D |
输入阻抗 | 10kΩ |
开关量输入 | |
数量 | 8对 |
开入特性 | 30V～250V(DC或空接点自动识别) |
采样顿率 | 10kHz |
时间分辨力 | 250us |
最大测量时间 | 1.50×105s |
计时误差 | ±1ms(0001s～1s) |
5±0.1%（1s-150×105s) | |
防抖动时间设置范围 | 0ms-25ms |
（软件设置） | |
计数功能 | <3kHz（脉宽>150us） |
电气隔离 | 8对开入电气隔离 |
门槛阻抗参数（空接点） | 5kΩ…13kΩ |
开关量输出(1-4) | |
类型 | 空接点不分极性（软件控制） |
交流容量 | Vmax:250V (AC)/Imax:0.5A |
直流容量 | Vmax:250V (DC)/Imax:0.5A |
4对开关量输出(5-8) | |
类型 | 快速接点输出，响应速度为250us |
交流容量 | Vmax:220V (AC)/Imax:0.5A |
直流容量 | Vmax:220V (DC)/Imax:0.5A |
供电电源 | |
额定电压 | 单相，220VAC |
允许范围 | 100W-240V(AC) |
功耗 | 220V/3A |
额定频率 | 50Hz±5Hz |
机箱尺寸与重量 | |
483mm×90mm×360mm(W×H×D) | |
6kg | |
仪器可提供以下几种方式的同步接口 | |
GPS同步接口 | 内置GPS横块，只需外接天线即可同步 |
光B码接口 | 接口类型ST,连接光纤62.5/125μm(多横光纤) |
IEEE 1588同步 | 任一光纤通讯接口均可用作IEEE 1588对时 |
