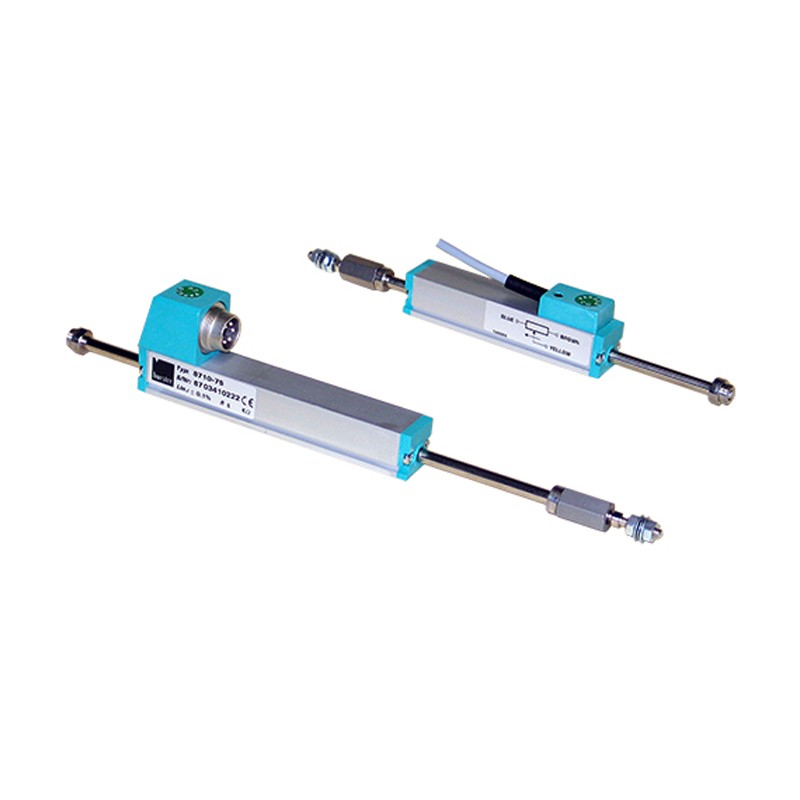

8710/8711电位式位移传感器
用于直接和精确测量机械位移，横向无力驱动，寿命非常长，高位移速度
技术参数
型号 | 8710/8711 |
量程范围 | 0...25mm 0...50mm 0...75mm 0...100mm 0...150mm |
信号输出类型 | 取决于传感器激励供电电压 |
保护等级 | IP40 |
工作温度 | -30°C...+100°C |
激励供电电压 | 取决于量程范围 |
复位弹簧 | 无，需机构带动复位 |
具体特征 | 量程范围从 0 … 25 mm 到 0 ... 150 mm 非线性度最高可达 ±0.05 % F.S. 耐用性，使用寿命可达1亿次 可调速度。最高10m/s 驱动无球关节耦合引起的侧向力 可选择集成电缆或插头连接的形式 |
Order Code | Measuring Range [mm] | Non- Linearity * | Dimensions | Dissipation at 40 °C (0W at 120 °C) | Total Weight | Moveable Weight | |||
| A | B ** | C | |||||||
8710 - 25 | 0 ... 25 | ± 0.2%F.S. | 63 | 30 | 107 | 0.6 W | 83 | 32 | |
8710 - 50 | 0 ... 50 | ± 0.1 %F.S. | 88 | 55 | 157 | 1.2 W | 102 | 40 | |
8710 - 75 | 0 ... 75 | ± 0.1 %F.S. | 113 | 80 | 207 | 1.8 W | 121 | 48 | |
8710 -100 | 0 ... 100 | ± 0.1%F.S. | 138 | 105 | 257 | 2.5 W | 140 | 56 | |
8710-150 | 0 ... 150 | ± 0.05 % F.S. | 188 | 155 | 357 | 3.6 W | 178 | 72 | |
8711 -25 | 0 ... 25 | ± 0.2%F.S. | 63 | 30 | 107 | 0.6 W | 83 | 32 | |
8711- 50 | 0 ... 50 | ± 0.1 %F.S. | 88 | 55 | 157 | 1.2 W | 102 | 40 | |
8711-75 | 0 ... 75 | ± 0.1%F.S. | 113 | 80 | 207 | 1.8 W | 121 | 48 | |
8711-100 | 0 ... 100 | ± 0.1 %F.S. | 138 | 105 | 257 | 2.5 W | 140 | 56 | |
8711 -150 | 0 ... 150 | ± 0.05% F.S. | 188 | 155 | 357 | 3.6 W | 178 | 72 | |
