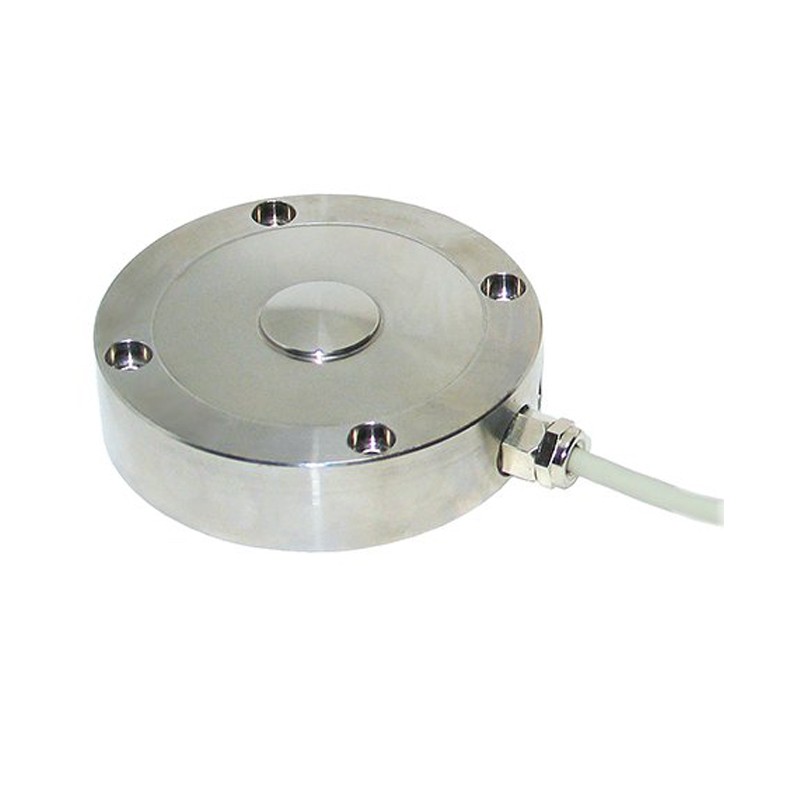

8527系列高精度压力传感器
非常高的线性度<0.05％F.S。 标准灵敏度1.5 mV / V，防护等级IP 65，优质钢
产品特点
量程从 0 ～ 500N 到 0 ～ 100kN
非线性度 0.05%F.S.以内
动态和静态测量
高纯度不锈钢制成
防护等级 IP65
标准的输出信号
安装简易
技术参数
型号 | 8527 |
量程范围 | 0 .. 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN |
受力方向 | 压力 |
标准化信号 | Yes |
信号输出 | 1.5 mV/V |
保护等级 | IP65 |
过载保护 | 无 |
拉盘 | 无 |
受力压头 | 有 |
使用温度范围 | -30 ... +80 °C |
Order Code | Measuring Range | Dimensions [mm] | Mass [kg] | Natural Frequency [Hz] | ||||||||||||
øB | øD1 | øD3 | øD4 | øG | H | H1 | K | R | V | W | øX | øY | ||||
8527-5500 | 0 ... 500 N | 21 | 79 | 59 | 58.6 | 68 | 20 | 22 | 7.5 | 50 | 4.6 | 15.4 | 4.5 | 8 | 0.5 | 365 |
8527-6001 | 0 ... 1 kN | 42 | 79 | 59 | 58.6 | 68 | 20 | 22 | 7.5 | 50 | 4.6 | 15.4 | 4.5 | 8 | 0.5 | 540 |
8527-6002 | 0 ... 2 kN | 42 | 79 | 59 | 58.6 | 68 | 25 | 27 | 7.5 | 50 | 4.6 | 20.4 | 4.5 | 8 | 0.6 | 700 |
8527-6005 | 0 ... 5 kN | 43 | 119 | 94 | 92.6 | 105 | 30 | 33 | 9 | 150 | 6.8 | 23.2 | 6.6 | 11 | 1.6 | 470 |
8527-6010 | 0 ... 10 kN | 43 | 119 | 94 | 92.6 | 105 | 45 | 48 | 9 | 150 | 6.8 | 38.2 | 6.6 | 11 | 2.4 | 580 |
8527-6020 | 0 ... 20 kN | 43 | 119 | 94 | 92.6 | 105 | 60 | 63 | 9 | 150 | 6.8 | 53.2 | 6.6 | 11 | 3.2 | 715 |
8527-6050 | 0 ... 50 kN | 59 | 155 | 109 | 107 | 129 | 60 | 63 | 25 | 200 | 13 | 47 | 13.5 | 20 | 6.5 | 850 |
8527-6100 | 0 ... 100 kN | 59 | 155 | 109 | 107 | 129 | 75 | 78 | 25 | 200 | 13 | 62 | 13.5 | 20 | 8.0 | 1000 |
