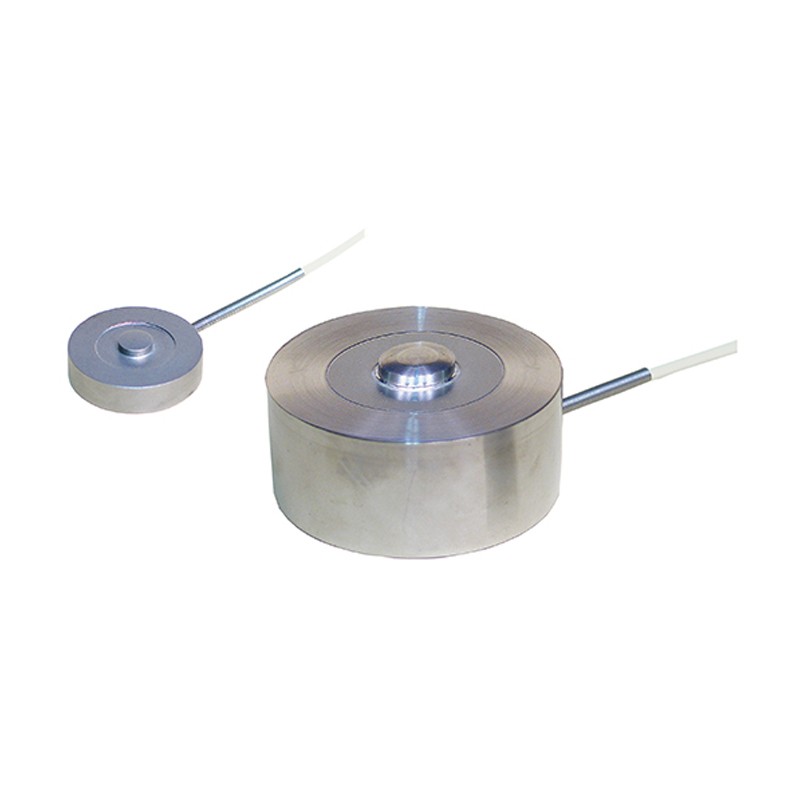

8526系列压力传感器
紧凑，坚固，高性能，限制空间，用于静态和动态测量，焊接结构，保护等级ip64，不锈钢
产品特点
小尺寸
易于安装
用于静态和动态测量
由高级不锈钢制成
焊接结构
标准化输出信号1mV/V
底部有三个螺纹孔用于安装
技术参数
型号 | 8526 |
量程范围 | 0 … 100 N 0 … 200 N 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN 0 … 500 kN 0 … 1 MN |
受力方向 | Compression |
标准化信号 | Yes |
信号输出 | 1 mV/V |
保护等级 | IP64 |
过载保护 | No |
拉盘 | No |
受力压头 | Yes |
使用温度范围 | -20...+100°C |
8526 | 5100 | 5200 | 5500 | 6001 | 6002 | 6005 | 6010 |
测量范国 | 0.1kN | 0.2kN | 0.5kN | 1kN | 2kN | 5kN | 10kN |
22.4lbs | 44.9lbs | 112.4 lbs | 224.8 lbs | 449.6lbs | 1.1 klbs | 2.2klbs | |
负载特性 | |||||||
相对非线性度* | ±0.25 %F.S.(选配:±0.1%F.S.) | ||||||
特征曲线偏差" | ±0.25%F.S. | ±0.5 %F.S. | |||||
相对滞后性 | 0.15%F.s. | 0.5%F.S. | |||||
零点输出温度范围 | ≤±0.02 %F.S./K | ||||||
额定输出温度范E | ≤±0.03 %F.S./K | ||||||
电气特性 | |||||||
额定输出（灵敏度） | 1.5...2mV/V | ||||||
测量方向 标准输出** 桥电阻 激励电压 绝缘电阻 | 压力方向 | ||||||
选配1.0mV/V(±0.25 %) | 选配1.0mV/V(±0.5 %) | ||||||
额定350Ω | |||||||
max.5VDC | 推荐5VDCorAC;最大10VDC or AC | ||||||
>30GΩ at 45V | |||||||
环境条件 | |||||||
温度补偿范围 | +15 °C...+70°C | ||||||
| 工作温度范围 | -30 °C...+80°C | ||||||
| 机械特性 | |||||||
满量程形变 | <50-70 μm | ||||||
容许最大负载 | 额定量程150% | ||||||
过载损坏 | >额定量程200 % | ||||||
动态测量 | 建议:额定量程50%: 最大:额定量程70 % | ||||||
保护等级 (EN 60529) | lP64 | ||||||
安装 | |||||||
安装螺丝 | 3颗 M2.5 | ||||||
拧紧扭矩 | [NTm] | 0.7 | |||||
安装说明 | 传感器的整个承戟区域必须安装在经过硬化(60HRC)、平整、抛光或更好研磨的底座上 | ||||||
其他 | |||||||
材质 | 1.4542不锈钢 | ||||||
固有频率 | [kHz] | 2 | 3 | 5 | 8 | 11 | 13 15 |
重量 | [kg] | 0.04 | 0.05 | ||||
