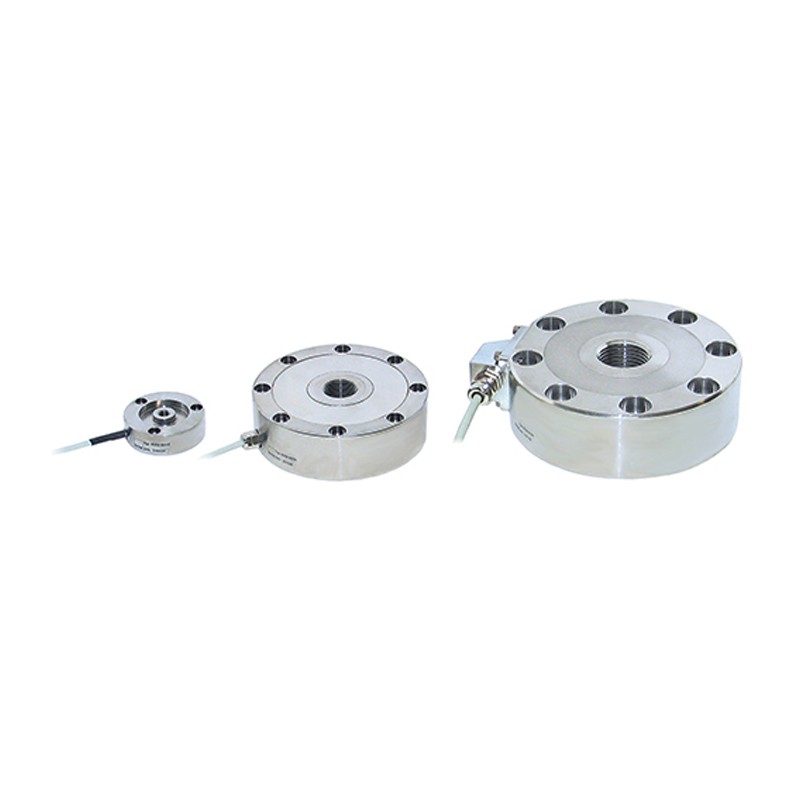

8524 拉压力传感器
紧凑，简单，普遍适用，易于集成到现有结构，为静态，准静态和动态拉伸和压缩力，不锈钢，过载保护(选配)
产品特点
量程范围从 0 ... 500 N 到 0 ... 200 kN
测量精度≤ 0.25 % F.S.
通用性强
高等级不锈钢制成， 量程≥ 0 ... 20 kN保护级别可达IP67
量程 ≤ 0 ... 5 kN，可选配0.1%F.S.精度
输出电缆适合拖链
技术参数
型号 | 8524 |
量程范围 | 0 … 500 N 0 … 1 kN 0 … 2 kN 0 … 5 kN 0 … 10 kN 0 … 20 kN 0 … 50 kN 0 … 100 kN 0 … 200 kN |
受力方向 | 双向拉压力 |
标准化信号 | 可选配 |
信号输出 | 1.6 mV/V ± 0.3mV/V 可选配1.5mV/V |
保护等级 | IP65 |
过载保护 | 可选配 |
拉盘 | 可选配 |
受力压头 | 可选配 |
使用温度范围 | -30 ... +80 °C |
8524 | 5500 | 6001 | 6002 | 6005 | 6010 | 6020 | 6050 | 6100 | 6200 |
量程范围 | ±0,5kN | ±1 kN | ±2kN | +5kN | ±10kN | ±20kN | ±50kN | ±100 kN | ±200 kN |
±112.4 Ibs | ±224.8lbs | +449.6 lbs | ±1.1 klbs | ±2.2klbs | +4.5kilbs | ±11.2klbs | ±22.5 klbs | ±45.0 kbs | |
负载特性 | |||||||||
相对非线性度* | 0.25 %F.S.(选配:0.1 %F.S.) | ||||||||
特征曲线偏差* | 0.25%F.S. | ||||||||
相对滞后性 | 0.2 %F.S. | 0.25%F.S. | |||||||
署点输出温度范围 | ≤0.02 %F.S./K | ||||||||
额定输出温度范围 | <0.02 %F.S./K | ||||||||
电气特性 | |||||||||
额定输出（灵敏度） | 1.5...2.0mV/V,信号正方向为压力方向 | ||||||||
测量方向 | 压力和拉力方向 | ||||||||
标准输出" | 选配1.5mV/V | ||||||||
桥电阻 | 额定350Ω | ||||||||
激励电压 | 推荐5VDCorAC/最大.10VDC or AC | ||||||||
绝缘电阻 | >30MΩ at 45V | ||||||||
环境条件 | |||||||||
温度补偿范围 | +15°C ...+70°C | ||||||||
工作温度范围 | -30°C ...+80°C | ||||||||
机械特性 | |||||||||
满量程形变 | <80 μm | ||||||||
容许最大负载e | 150%额定量程 | ||||||||
过毅损坏 | >250%额定量程 | ||||||||
动态测量 | 推荐:70%额定量程 最大:100%额定量程 | ||||||||
材质 | 1.4542不锈钢 | ||||||||
保护等级 (EN 60529) | IP65 | lP67 | |||||||
