114X/116X系列高精密电阻
TC≤10 ppm / K，等级±0.02％或±0.05％，电阻范围3Ω... 100kΩ，电阻材料MANGANIN®，有现货标准值，可应要求提供定制电阻值，每个电阻值的最小订购量 10个
精密电阻器用于要求温度稳定性，误差容限和耐用性最高标准的地方。
1164和1166型可用于最高1 W的更高负载。
电阻器的前端提供两个连接（适用于安装在电路板上）。
精密电阻器由MANGANIN®制成的低电容，低电感线圈，封装在小的塑料圆柱外壳中。
在修整之前，将电阻体进行精心的人工老化程序。 这种特殊的工艺和修整到标称公差的一半左右，保证了多年来的长期稳定性<0.02％。
在规定的生产范围内，可以提供任何所需的电阻值。
产品特点
温度补偿系数≤10 ppm / K
精度等级±0.02％或±0.05％
阻值范围从5Ω... 100kΩ
电阻材料MANGANIN®
库存有标准值
可根据要求提供定制电阻值
每个电阻值的最小订购量10个
技术参数
Model | 1142 | 1152 | 1156 |
Standard values | |||
5Ω | * | ||
10Ω, 20 Ω | * | ||
50 Ω | * | ||
100Ω, 200 Ω, 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ | * | * | |
50 kΩ, 100 kΩ | * | ||
Special values Manufacturing range for customizedΩ values | 100Ω ... 40 kΩ | 100 Ω ... 100 kΩ | 5 Ω ... 100Ω |
Error of tolerance | ± 0.01 % | ± 0.01 % | ± 0.05 % |
Resistance material | ZERANIN® selected | ZERANIN® selected | ZERANIN® selected |
Average temperature coefficient (+ 20 °C up to + 60 °C) | ≤ 5 ppm/K | ≤ 5 ppm/K | ≤ 5 ppm/K |
Ultimate load (environmental temperature) | 0.7 W | 1 W | 1 W |
Long-term stability | 0.01 % over years | 0.01 % over years | 0.01 % over years |
Thermal resistance | 90 K/W | 60 K/W | 60 K/W |

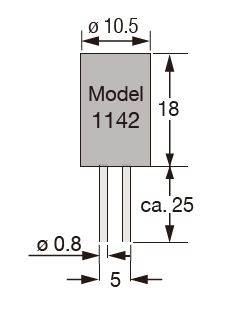

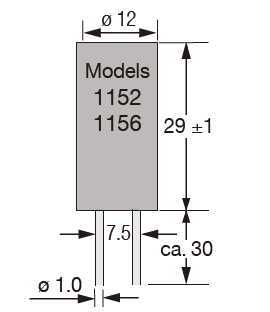

Dimensions |  |  | |
Weight | approx. 3 g | approx. 8 g | approx. 8 g |
