微型红外模组TIMO120
关注：154
型号：TIMO120
产地：武汉
仪器产地：国产温度计量仪器

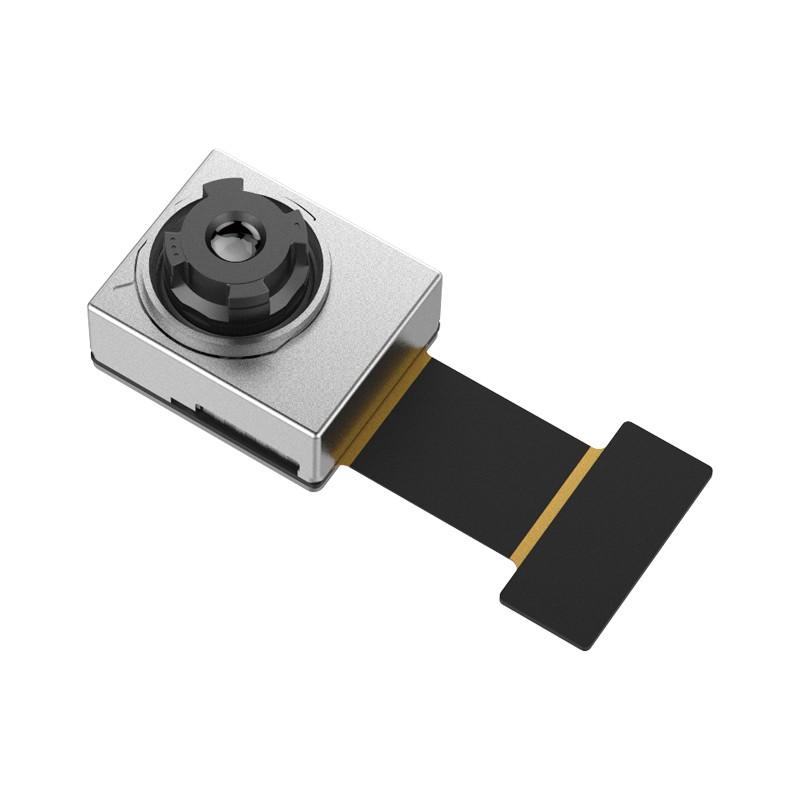

TIMO120 微型红外模组

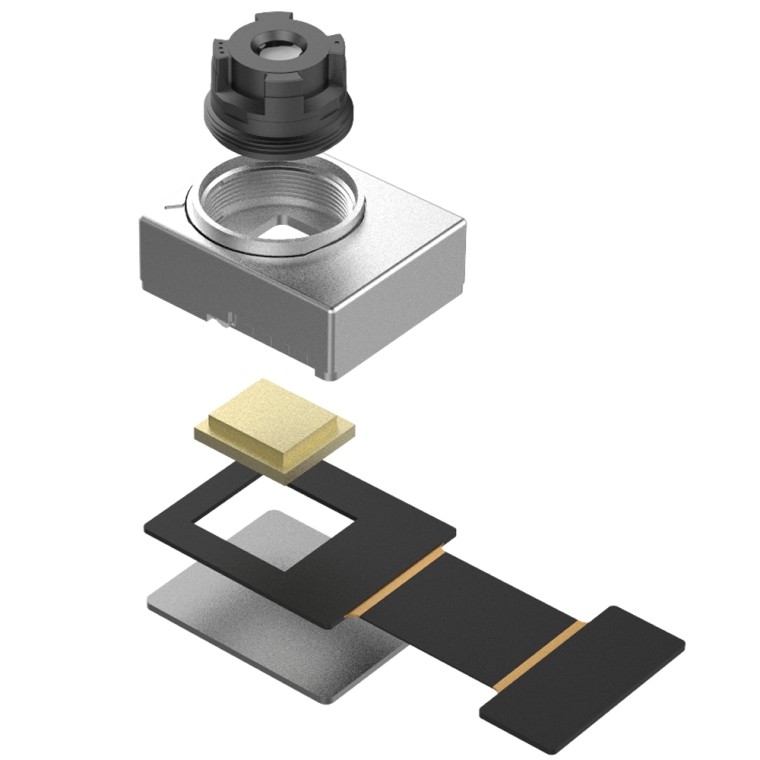

晶圆级光学镜头+晶圆级封装探测器+微动电磁阀快门就可 以精准获取目标区域或目标点的温度数据和热量分布。超 微型机身结构，超低成本支出，可轻松集成到各种对成本， 尺寸和重量有严格要求的移动终端或智能设备中。
产品特点
120x90 红外分辨率
60mK热灵敏度
50°视场角
尺寸8.5×8.5×9.16 mm
功能特色
低成本快速集成 •最小晶圆级红外模组，尺寸8.5X8.5X9.16mm •DVP图像接口，可兼容全系列嵌入式平台 •类可见光模组，直接集成 •完善的SDK技术开发包 延长整机续航时间 •低功耗设计，最低低至10mW |
|
主要技术参数
| 图像和光学 | ||||
|---|---|---|---|---|
| 探测器类型 | WLP VOx | |||
| 红外分辨率 | 120×90 | |||
| 像元间距 | 17μm | |||
| 波长范围 | 8～14μm | |||
| 视场角 | 50°±1°/ 90°±5° | |||
| NETD | ≤60mK | |||
| 红外帧频 | 25Hz (可定制1-30Hz) | |||
| 对焦方式 | 免调焦 | |||
| 测量与分析 | ||||
|---|---|---|---|---|
| 测温范围 | 工业测温: -20°C～150°C, 100°C～400°C (自动切档) ; 人体测温: 20°C～50°C (精确测温范围: 28-40°C) | |||
| 测温精度 | 工业测温: ±2°C或±2%, 取大值; 人体测温: ±0.5°C | |||
| 数据格式及接口 | ||||
|---|---|---|---|---|
| 对外接口 | 50°: 34PIN; 90°: 40PIN | |||
| 数据格式 | DVP | |||
| 电源及功耗 | ||||
|---|---|---|---|---|
| 电压 | 3.3V±10% | |||
| 典型功耗 | 45mW@25Hz, 16mW@9Hz, 10mW@4Hz以下 | |||
| 配套软件 | ||||
|---|---|---|---|---|
| SDK | Android/ Linux/ Windows | |||
| 环境参数 | ||||
|---|---|---|---|---|
| 工作温度 | -20°C～60°C | |||
| 存储温度 | -40°C～85°C | |||
| 认证 | RoHS | |||
| 物理参数 | ||||
|---|---|---|---|---|
| 重量 | ≤ 2g | |||
| 尺寸 (长×宽×高) | 50°: 8.5mm×8.5mm×9.16mm; 90°: 12mm×10mm×5.58mm | |||
产品发布日期：2026.01.26
武汉高德智感科技有限公司
