一元红外芯COIN612/R
关注：172
型号：COIN612/R
产地：武汉
仪器产地：国产温度计量仪器

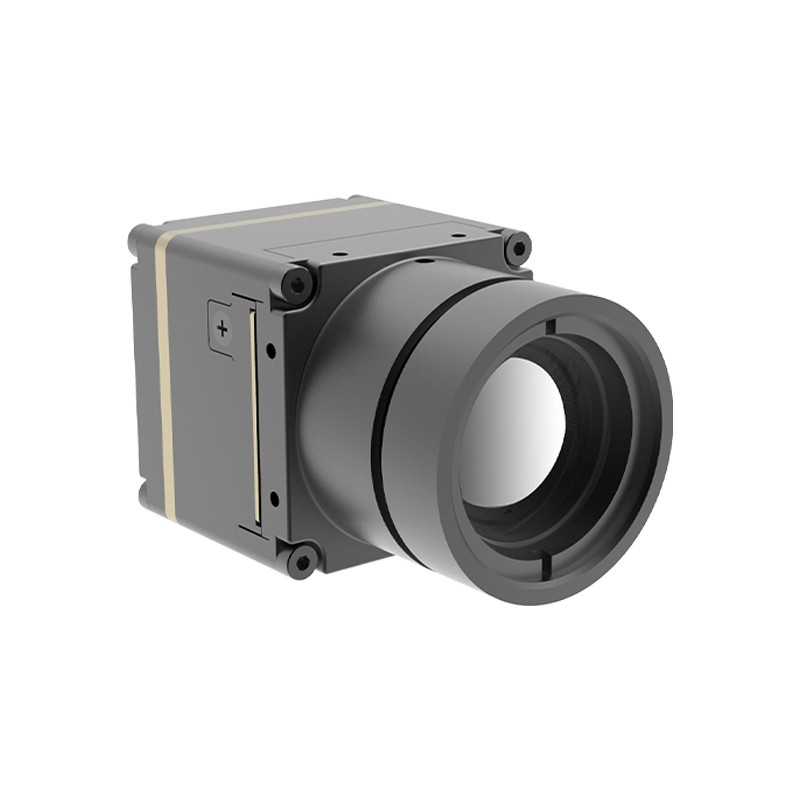

COIN612/R 一元红外芯
COIN系列一元红外芯，采用高德智感晶圆级探测器，配备高性能型号处理电路以及图像处理算法，可提供各种业界标准接口和全系列光学镜头，利于OEM客户进行二次开发，适用于各领域红外热成像的开发及集成。
产品特点
640x512红外分辨率
12μm像元间距
＜3s 开机时间
＜40mK热灵敏度
功能特色
01 SWaP优化方案 • 超小体积，25.4×25.4×14.1(含快门） • 超轻重量，低至27g±2g（含9.1mm镜头） • 超低功耗，低至0.7W 02 图像清晰，测温给力 • NUC/3DNR/DNS/DRC/EE等新一代图像算法叠加，成像更清晰 • -20℃～150℃、0～550℃，支持测温范围扩展定制 03 简单开发，快速集成 • DVP/LVDS多种模式图像输出接口，raw/YUV图像数据输出，串口控制 • 测温型产品可提供ARM端/windows端/linux端 SDK，实现全屏测温 |
|
主要技术参数
| 探测器性能指标 | ||||
|---|---|---|---|---|
| 红外探测器 | 640X512@12μm | |||
| 响应波段 | 8～14μm | |||
| NETD | ＜40mk | |||
| 图像处理 | ||||
|---|---|---|---|---|
| 帧频 | 9Hz/25Hz/30Hz/50Hz/60Hz | |||
| 开机时间 | ＜3秒 | |||
| 模拟视频 | PAL/NTSC | |||
| 数字视频 | Y16/YUV/BT656 | |||
| 调光 | 线性/直方图/混合三种模式 | |||
| 电子变倍 | 1～8倍无极放大，放大倍率步长为1/8 | |||
| 图像显示 | 黑热 / 白热 / 伪彩色 | |||
| 图像方向 | 水平/垂直/对角线翻转 | |||
| 图像算法 | 非均匀性校正（NUC);自适应动态范围压缩（AGC);智能图像增强（IDE）;数字降噪 | |||
| 电气特性 | ||||
|---|---|---|---|---|
| 通讯方式 | RS232-TTL, 115200bps | |||
| 工作电压范围 | 3.5～5.5V | |||
| 典型功耗 | <0.75W | |||
| 对外连接线缆 | ||||
|---|---|---|---|---|
| 标准对外接口 | 50pin_HRS接口 | |||
| 测温参数 | ||||
|---|---|---|---|---|
| 测温工作温度范围 | -10℃～50℃ | |||
| 测温范围 | -20℃～150℃，100℃～550℃ | |||
| 测温精度 | ±3℃或±3% | |||
| Sdk | 测温型产品可提供ARM端/windows端/linux端 SDK，实现全屏测温 | |||
| 物理特性 | ||||
|---|---|---|---|---|
| 尺寸 | 25.4x25.4x14.1（含快门） | |||
| 重量 | 机芯：13g±0.5g（含快门） | |||
| 环境适应性 | ||||
|---|---|---|---|---|
| 工作温度 | -40°C～+70°C | |||
| 存储温度 | -45°C～+85°C | |||
| 湿度 | 5%～95%，无冷凝 | |||
| 振动 | 随机振动5.35grms，3轴向 | |||
| 冲击 | 半正弦波，40g/11ms，3轴6向 | |||
| 光学镜头 | ||||
|---|---|---|---|---|
| 可选配镜头 | 定焦无热化：8.8mm/13mm/19mm | |||
产品发布日期：2026.01.26
武汉高德智感科技有限公司
