EC913 在线微量氧分析仪 – 半导体回流焊炉
回流炉，即回流焊炉，是电子科技工业SMT制程所需要的一种设备。
回流焊炉的主要作用是对贴装好元件的线路板进行焊接，使元器件和线路板结合到一起。其工作过程是通过回流焊炉运输轨道进行运输，使贴在锡膏上的元器件经过回流焊炉内温区的变化而固定在一起。
在电子元器件贴片中，经常会用到回流焊技术，它也是将表面贴装元件连接到印刷电路板（PCB）的常见形式。贴装好SMT元件的线路板经过回流焊炉导轨的运输分别经过回流焊炉的预热区、保温区、焊接区、冷却区，经过回流焊炉这四个温区的作用后形成完整的焊接点。
而之所以对其命名为”回流焊”，是因为气体（氮气）在焊机内循环流动产生高温达到焊接目的。
在回流焊工艺中，预热和焊接过程的无氧环境至关重要。工业产品，特别是电子元器件，对于氧气、水汽、潮湿等因素非常敏感。在回流焊过程中，如果焊炉内存在氧气或空气接触，则焊接成品元件将受到致命威胁，导致元件氧化或虚焊，最终造成难以预估的经济损失。
工业物理解决方案
为了尽量减少焊接表面上的氧化，一些烘箱在氮气（N2）覆盖层下进行回流阶段，以确保无氧环境。这一过程进一步减少了产品中的缺陷。通过监测氧气，可以控制氮气的进料，以确保产品质量，并节省气体消耗。

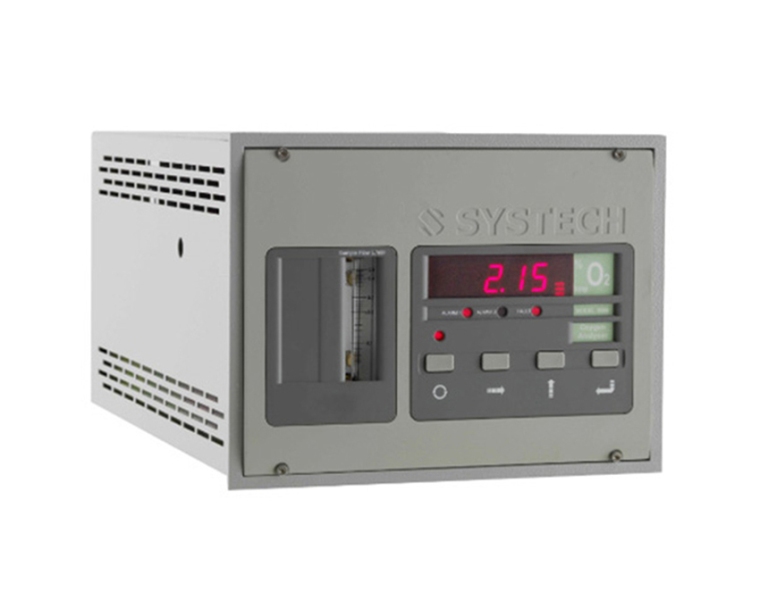

对于回流焊过程中的微量氧分析，工业物为您提供 Systech 希仕代 EC913 系列电池氧分析仪，快速测量ppm级微量氧含量，并提供自动隔离保护功能，避免接触空气。
EC913氧分析仪采用全新设计的 RACE™ 电池传感器，专用于监测多种工业气体及氮气吹扫中的微量氧。设备在监测惰性和易燃气体时可实现从空气到ppm级的超快速响应，同时提供充分的保护，防止ppm 级微量传感器接触空气。
回流焊炉氧分析仪应用
Nitrosave 节氮气功能：
RACE™ 电池传感器：
该表显示了标准和 RACE™ 传感器从空气到纯氮的反应时间。
无可比拟的 RACE™ 传感器
Systech 是长期以来公认的微量氧分析行业领跑者。EC913 系列氧分析仪采用特殊 RACE™电池设计，专用于监测多种工业气体和大气中的微量氧。先进的仪器在监测惰性和易燃气体时的 ppm 响应时间很快，即使在氧含量从%级变为 ppm 级时也是如此，同时提供充分的保护，防止ppm 级微量传感器接触空气。
RACE™电池是ppm 级氧电化学测量技术的一项重大成果。我们的全新设计可防止传感器被高浓度氧气渗透消耗。使用Turbopurge™技术，传感器读数在2分钟能从环境空气降到至20ppm。该传感器不受碳氢化合物或挥发性空气的影响，非常适用于回流焊炉应用。
RACE™传感器无需维护，只需要偶尔校准，无需监测或更换腐蚀性电解液。
回流焊炉 Nitrosave 节氮功能（可选）
控制氮气或冲洗气体
降低氮气成本
提高生产力
减少产品损耗
优化质量控制
设备特点与优势
有自动ppm级传感器保护功能，可避免接触空气
可测量惰性和易燃气体混合物中的ppm级微量氧含量
有壁式、面板式或台式机箱可选
带有超大自动切换量程显示器
可实现从空气到ppm级的超快速响应
专用于氮气吹洗过程
带有耐用、免维护的氧传感器
可选节氮气功能（Nitrosave）
专为半导体行业回流焊应用而生
Systech EC913 系列电池微量氧分析仪，可快速测量ppm级微量氧含量，具有避免接触空气的自动隔离保护功能，专为半导体行业回流焊应用而生。
更多氧气分析仪选项
在工业物理产品组合中，我们生产范围广泛的气体、水分和氧气分析仪。 同样来自 Systech 希仕代，我们制造了EC900在线氧分析仪， PM700 在线顺磁氧分析仪 及其值得信赖的磁动力传感器，以及 MM500 微量水分析仪。
OxySense 是工业物理系列中另一个**的氧气分析品牌。 我们为您推荐 OxySense 5250i 型号。 这是一种创新的非侵入式氧气监测和渗透系统，非常适合软包装测试。
氧分析仪应用
氧气分析仪通过测量大气中空气或气体的顺磁性来工作。 这可能是在一个开放空间，如建筑物或船舶，或在一个小而封闭的区域，如软包装物品的顶部空间。 以下是我们的 EC900 系列氧气分析仪非常适合的一些应用：
半导体制造工艺（光刻、湿法沉积、原子层沉积、化学气相沉积、聚酰亚胺固化、快速热处理、晶片蚀刻、离子注入）
一般电子和电路板制造
焊锡粉生产
电子元件的焊接（焊锡回流炉、波峰焊机）
各种惰性处理炉、熔炉和热处理系统
光纤玻璃纤维制造
红外光源和灯具的制造
环境空气监测/密闭空间入口
焊接（特殊金属，如铬镍铁合金、钛）
冶金（钎焊、退火、氮化、烧结、铸造、渗碳等热处理工艺）
UV / IR / 电子束固化（油墨、粘合剂、聚酰亚胺、电路板上的涂层、隐形眼镜和光伏太阳能· 电池）
紫外线杀菌（医疗器械的生产和包装）
3D 金属打印（增材制造 – 激光沉积）
实验室测试（手套箱、干燥箱、通风柜、催化剂研究、一般受控气氛）
工业气体（作为纯度检查）
技术陶瓷的烧制
电池制造
石墨生产
容器覆盖
钢铁生产
橡胶聚合
功能和优点
配置的氧传感器寿命长、无需（特殊）保养维护
环境空气或可追溯气体校验
微处理器控制功能
超大自动光电二极管显示屏
响应迅速
安装位置不受振动影响（抗振动）
结构坚固可靠，配有三个可选传感器
对氧特定用途
不受样气流速影响-通过ppm百分比
节氮型可供选择
技术参数
| 型号 | EC913 |
SKU | EC913 |
| 应用 | 气体分析与测试 |
| 测试气体 | 氧气 |
| 应用 | 工业气体、环境监测、研究与实验、缺氧分析 |
| 测量探头类型 | 电化学燃料池：百分比、痕量和 RACE™ 池 |
| 痕量 | 0.1 ppm – 1% / RACE：0.1 ppm – 30% / 百分比：0.3% – 100% |
| 测量范围 | 痕量 0.1ppm – 1%。 RACE™ 0.1ppm – 30%。 百分比 0.3% – 100% |
| 响应时间 | 痕量：30 秒内 90% / RACE：2 分钟内空气达到 20 ppm / 百分比：30 秒内 90% |
不适用气体 | 酸性气体、腐蚀性气体和高浓度溶剂 |
