电缆管线探测仪HCDL9020
型号：HCDL9020

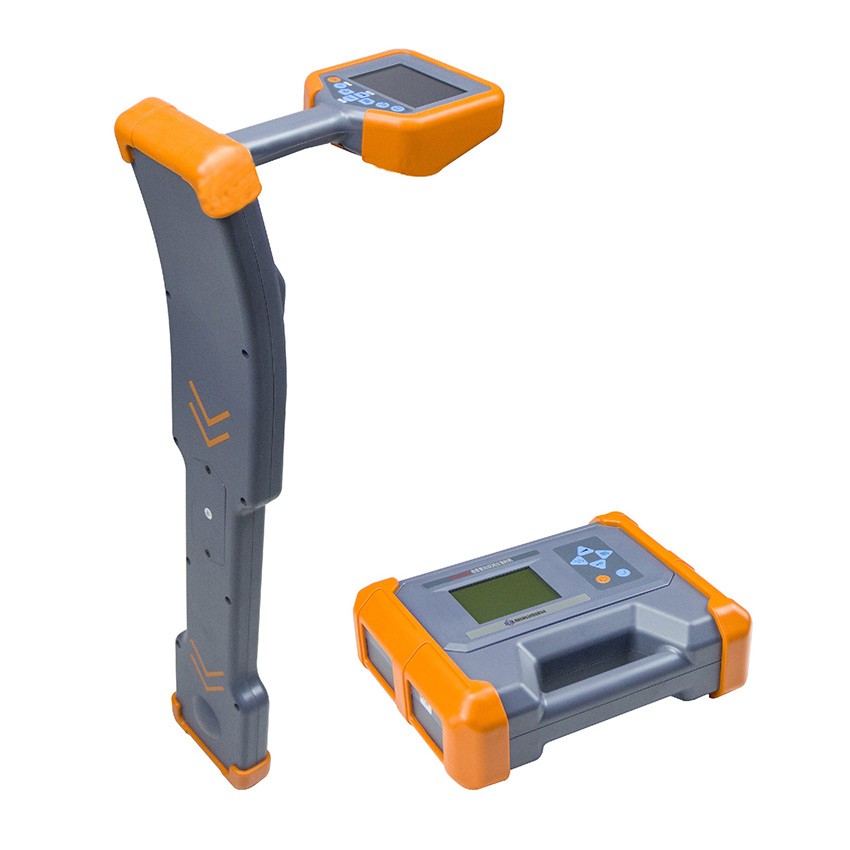

HCDL9020 电缆管线探测仪
多种功能合一： 路径探测 + 电缆识别 + A字架查障
彩屏罗盘显示：透视地下管线一览无余
超高灵敏度，2Hz超窄带宽接收，高度抗干扰
跟踪正误提示：排除邻近管线干扰
增强型测深：实时精准深度测量
测深辅助传感器：信号畸变提醒
增强型无源探测：工频+射被动频测，可同时显示多条管线
无源探测频谱分析：排除干扰频率
高性能发射卡钳：向运行电缆耦合信号
柔性卡钳电缆**性识别：方便且高度可靠，且能做电流测量
跨步电压探测：对地绝缘破损查找
支持订制频率
大功率数字功放发射，全自动阻抗匹配，自动保护
发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应
发射/接收全数字化处理，稳定可靠
内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机
IP65高等级防护
技术参数
| 型号 | HCDL9020 |
发射机 | |
输出方式 | 直连、卡钳、辐射、查障升压器 |
| 输出频率 | 640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz |
| 输出功率 | 15W max，10档可调 |
| 阻抗匹配 | 全自动 |
| 过压过流保护 | 全自动 |
| 人机界面 | 320×240点阵黑白LCD |
| 电源 | 内置锂离子电池组，标称7.4V，>6Ah |
| 充电器输入 | AC100-240V，50/60Hz |
| 充电器输出 | DC8.4V/2A |
| 体积 | 280×220×90mm |
| 质量 | 2.3kg 防护：IP65 |
| 使用条件 | -25℃－60℃，<90%RH，<4500m |
接收机 | |
| 接收方式 | 内置线圈、柔性卡钳、听诊器、A字架 |
| 探测模式 | 宽峰、窄峰、谷值、历史曲线、频谱 |
| 主动频率 | 640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz |
| 被动频段 | 50/60Hz工频、4-24kHz射频 |
| 人机界面 | 320×240点阵彩色LCD，阳光可视 |
| 电源 | 内置锂离子电池组，标称7.4V，>3Ah |
| 充电器输入 | AC100-240V，50/60Hz |
| 充电器输出 | DC8.4V/2A |
| 体积 | 680×120×277mm |
质量 | 2.0kg 防护：IP65 |
| 使用条件 | -25℃－60℃，<90%RH，<4500m |
产品发布日期：2026.01.27
