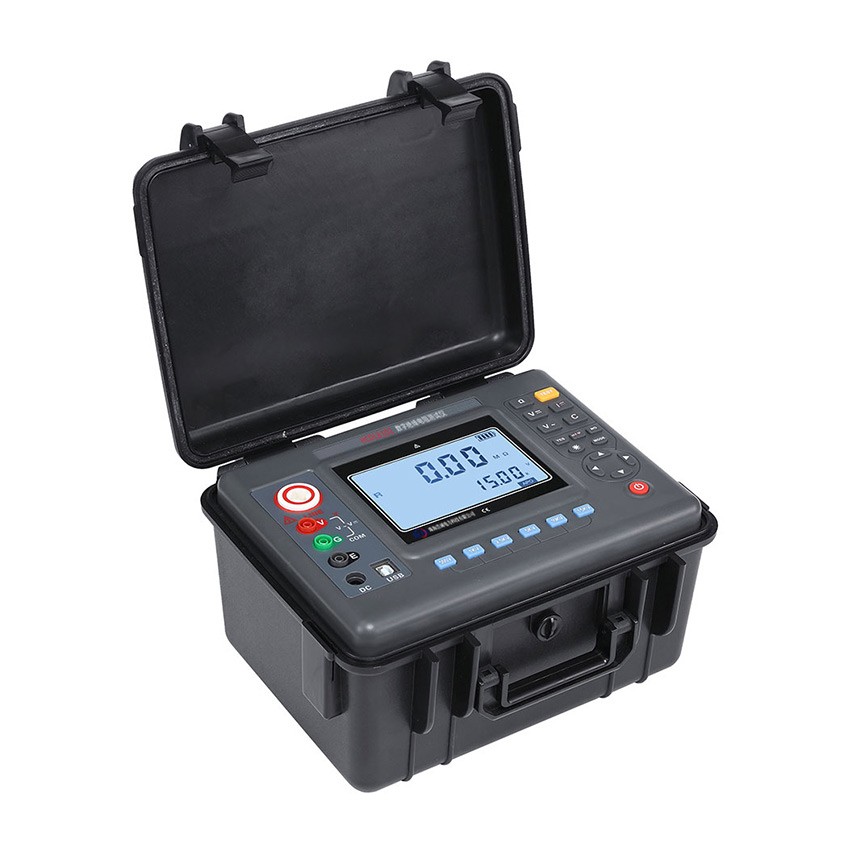

HCDL8101 数字绝缘电阻测试仪
数字绝缘电阻测试仪又名兆欧表、高压绝缘电阻表，用于绝缘电阻的测试。本仪表具有大屏幕LCD灰白背光显示、数据存储、数据查阅、报警、自动放电、充电、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观高档，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，输出功率大，抗干扰能力强
技术参数
| 型号 | HCDL8101 | ||
功 能 | 绝缘电阻测试，电压测试，电流测试，电容测试 | ||
基准条件 | 23℃±5℃，75%rh以下 | ||
额定施加电压(V) | 100V；250V；500V；1000V；2500V；5000V | 精度额定电压×（1±10%） | |
250V；500V；1000V；2500V；5000V；10KV | 精度额定电压×（1±10%） | ||
500V；1000V；2500V；5000V；10KV；15KV | 精度额定电压×（1±10%） | ||
绝缘电阻量程（GΩ） | 0.01MΩ～10TΩ | 精度：±3%rdg±5dgt | 分辨率0.01MΩ |
0.01MΩ～35TΩ | 精度：±3%rdg±5dgt | 分辨率0.01MΩ | |
0.01MΩ～50TΩ | 精度：±3%rdg±5dgt | 分辨率0.01MΩ | |
直流电压量程 | 0.1～1000V | 精度：±1.5%rdg±3dgt | 分辨率0.1V |
交流电压量程 | 0.1～750V | 精度：±1.5%rdg±3dgt | 分辨率0.1V |
直流电流测量 | 0.01nA～6mA | 精度：±5.0%rdg±5dgt | 分辨率0.01nA |
电容测量 | 10nF～50uF | 精度：±10%rdg±5dg | （分辨率10nF） |
输出短路电流 | ≥6mA | ||
吸收比和极化指数测量 | 有 | ||
显示模式 | 4位超大LCD显示，灰白屏背光 | ||
仪表尺寸 | 长宽高：277.2mm×227.5mm×153mm | ||
USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 | ||
通 讯 线 | USB通讯线1条 | ||
测 试 线 | 高压棒红色3米，高压测试线黑色1.5米，绿线1.5米 | ||
数据存储 | 500组，闪烁显示“FULL”符号表示存储已满 | ||
数据查阅 | 数据查阅功能：“READ”符号显示 | ||
溢出显示 | 超量程溢出功能：“OL”符号显示 | ||
报警功能 | 测量值超过报警设定值时发出报警提示 | ||
电池电压 | 电池电压不足，显示低电符号“ ” | ||
自动关机 | 仪表无操作约15分钟后关机 | ||
