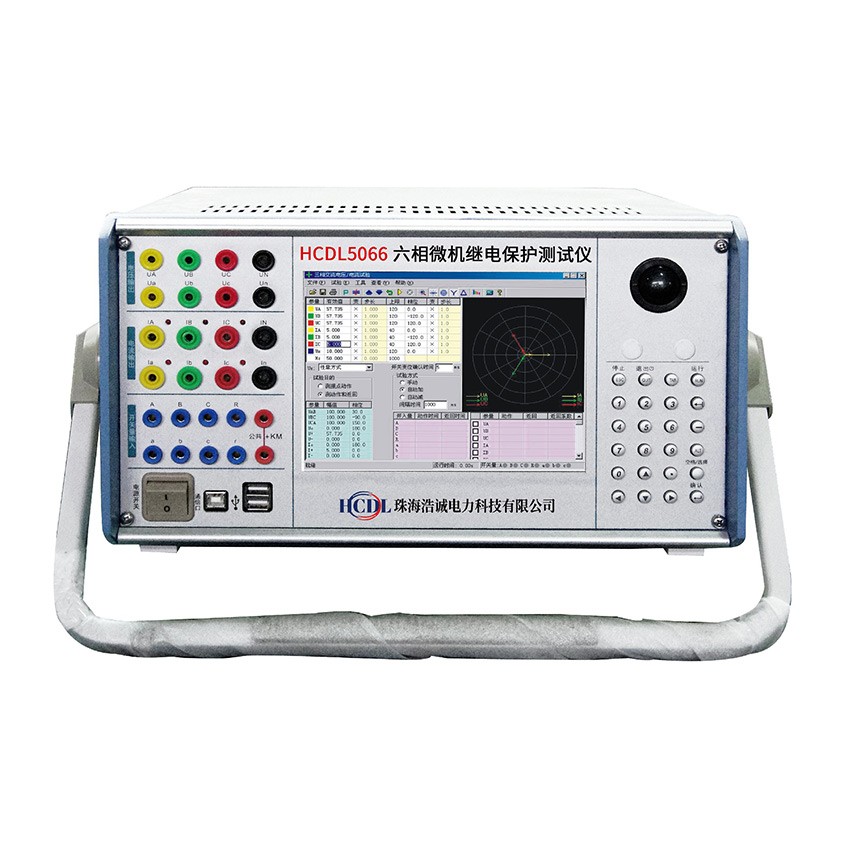

HCDL5066 六相微机继电保护测试仪
满足现场所有试验要求。该微机继电保护校验仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行试验，特别是对变压器差动保护和备自投装置，试验更加方便和**
技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准
经典的WindowsXP操作界面，人机界面友好，操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等
本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃
配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作
主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的 质量，提高了校验仪的精度
功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定
本微机继电保护校验仪采用USB接口直接和PC机通讯，无须任何转接线，方便使用
配有独立专用直流辅助电压源输出，输出电压分别为110V(1A)，220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用
具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性
技术参数
交流电流源
相电流输出（有效值） | 0--30A/相，精度：0.2% ±5mA |
六相并联输出(有效值) | 0--180A/六相，同相位并联输出 |
相电流长时间允许工作值(有效值) | 10A |
每相最大输出功率 | 320VA |
六相并联电流最大输出功率 | 1000VA |
六并电流最大输出允许工作时间 | 10s |
频率范围 | 0--1000Hz ，精度0.01Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度0.1° |
直流电流源
直流电流输出 | 0--±20A/相，精度：0.2% ±5mA |
交流电压源
相电压输出（有效值） | 0--125V/相，精度：0.2% ±5mV |
线电压输出（有效值） | 0--250V |
相电压/线电压输出功率 | 75VA/100VA |
频率范围 | 0--1000Hz，精度：0.001Hz |
谐波次数 | 2--20次 |
相位 | 0--360°，精度：0.1° |
直流电压源
相电压输出幅值 | 0--±150V 精度：0.2% ±5mV |
线电压输出幅值 | 0--±300V |
相电压/线电压输出功率 | 90VA/180VA |
开关量端子
开关量输入端子 | 8对 |
空接点 | 1--20mA，24V 装置内部有源输出 |
电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC |
开关量输出端子 | 4对，空接点，遮断容量：110V/2A，220V/1A |
其他
时间范围 | 1ms--9999s，测量精度：1ms |
体积重量 | 体积 570 (mm)×250 (mm)×580 (mm)，约32Kg |
电源 | AC220V±10%，50Hz，10A |
