便携式直流接地故障查找仪HCDL4460
型号：HCDL4460

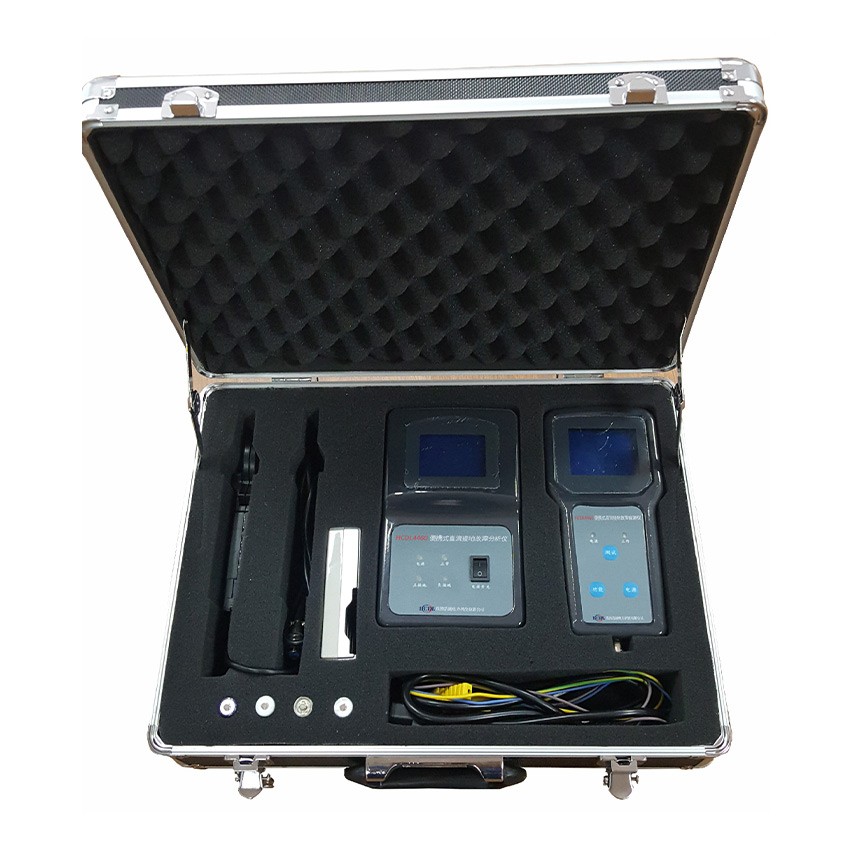

HCDL4460 便携式直流接地故障查找仪
电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行
《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理
由于直流系统的复杂性和动态性，直流接地故障往往难以定位，而传统的拉路法已无法满足在保证系统安全运行的情况下找出接地故障点，近几年来，相关规程中已经明文禁止采用拉路法的方式来进行接地故障点的定位
可以查找解决各电压等级（48V，110V，220V）直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障
便携式直流接地故障查找仪采用高分辨率传感单元对直流系统中接地点的漏电流进行采集，在220V电压等级下检测600KΩ以内的对地绝缘阻抗，检测速度快，定位精准，真正解决了直流系统中的绝缘故障问题
技术参数
| 型号 | HCDL4460 |
无线通信技术指标 | |
| 信号功率 | ≤ 10dbm； |
| 信号频段 | 433Mhz； |
| 灵敏度 | －106dBm； |
| 传输距离 | 在视距情况下，离地2米可靠传输距离250米 |
分析仪技术指标 | |
| 适用直流系统电压等级 | 48V，110V，220V或用户指定电压等级 |
| 系统正负电压测量范围 | 0～300V |
| 对地直流电压测量范围 | 0～300V |
| 对地交流电压测量范围 | 0～280V |
| 交流窜电故障告警门限 | 5V |
| 电压测量分辨率 | 0.1V |
| 系统对地电阻测量范围 | 0～999.9KΩ |
| 接地电阻测量分辨率 | 0.1KΩ |
| 显示方式 | LCD |
| 检测信号电流大小 | 0～2mA可调 |
检测信号电压幅值 | 0～50V可调 |
| 信号频率 | 无信号模式与0.16Hz可选 |
| 抗直流系统分布电容干扰 | 1000uF |
探测仪技术指标 | |
信号模式下支路绝缘阻抗检测范围 | 系统电压等级为220V：0～600KΩ 系统电压等级为110V：0～300KΩ 系统电压等级为48V：0～60KΩ 绝缘阻抗测量分辨率：0.1KΩ |
无信号模式下支路绝缘阻抗检测范围 | 系统电压等级为220V：0～50KΩ 系统电压等级为110V：0～25KΩ 系统电压等级为48V：0～10KΩ |
绝缘阻抗测量分辨率 | 0.1KΩ |
| 波形显示时间 | 12秒 |
电流测量范围 | ±100mA |
| 电流测量分辨率 | 0.01mA |
| 显示方式 | LCD |
| 方向显示方式 | 同向或反向标示 |
| 抗直流系统支路分布电容干扰 | 100uF |
与分析仪之间的使用距离 | 无距离限制 |
| 钳口大小 | Ф30mm |
产品发布日期：2026.01.27
珠海浩诚电力科技有限公司
