HCNJ-104W超小微量程扭矩传感器
HCNJ-104W超小微量程扭矩传感器是在HCNJ-103和HCNJ-104两款扭矩传感器的基础上做的结合款，既可测量0-3Nm扭矩之间的测量，同时尺寸上又比HCNJ-103款尺寸短。这款没有安装底座，可以直接在壳体上开孔固定。安装方式同HCNJ-104。

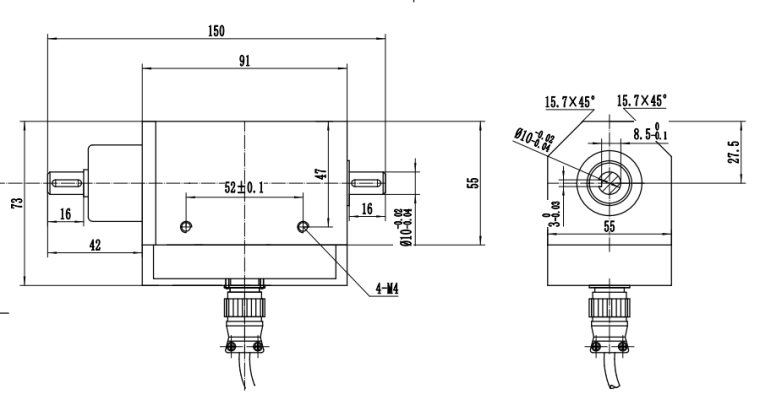

安装尺寸
产品特点
1、既可以测量静止扭矩，也可以测量旋转扭矩;
2、检测精度高、稳定性好、抗干扰性强;
3、体积小、重量轻、易于安装;
4、不需反复调零即可连续测量正反转扭矩;
5、没有集流环等磨损件，可以高转速长时间运行;
6、应变弹性体强度大，可承受120%载荷;
7、抗干扰性强，可任意位置，任意方向安装;
8、传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置。
扭矩工作原理：

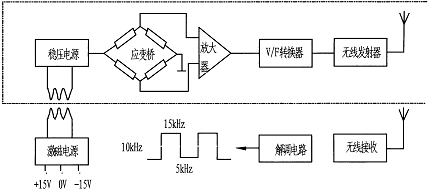

如上图所示，应变桥供电由设在传感器上的一组环形变压器，提供感应电压，经整流、稳压转换成高稳定性的直流电压。该电压既供给应变桥作为桥压，也供给其内部电路作为工作电压。应变桥检测的mV级扭矩信号被放大V级强信号，在经过V/F转换器变成正比的方波信号，并发射到外部的信号接受器上，在通过解调还原成与V/F转换出的方波同频率的数字信号，其相位差不大于1微妙，可以忽略不计。
转速工作原理：
码盘与旋转体集成一体，进行旋转。光电开关通过光电效应，做门电路处理，输出一个高低电平脉冲信号。脉冲信号比例于转速。实现了物理量转速到电信号的转化。
技术参数
产品名称 | 超小微量程扭矩传感器 | ||
型号 | HCNJ-104W | 年稳定性 | 0.3%年 |
扭矩量程 | 0.01N.m、0.02N.m、0.03N.m、0.05N.m、1N.m、2N.m、3N.m（可选） | 绝缘电阻 | ≥200MΩ(100VDC) |
供电电源 | 默认±15VDC（适用于频率信号输出） 可选24VDC、±12VDC（订货时提前说明） | 环境温度 | -20～60℃（可定制高温型120℃，低温型-40℃） |
扭矩信号 | 默认5-15KHZ（幅值12V，零点10KHZ,反向满量程5KHZ,正向满量程15KHZ） 可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V、±5V、±10V或通讯RS485等信号 | 相对湿度 | 0～90%RH |
转速量程 | 0-1000转/分、0-2000转/分、0-3000转/分、0-6000转/分、0-8000转/分、高转速0-10000转/分、高转速0-12000转/分 | 过载能力 | 120% |
转速信号 | 默认60脉冲/转（无积累误差，幅值12V） 可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V或通讯RS485等信号 | 频率响应 | 3ms |
精 度 | 默认±0.5%（±0.25%、±0.1%可选） | 引线长度 | 默认5米 |

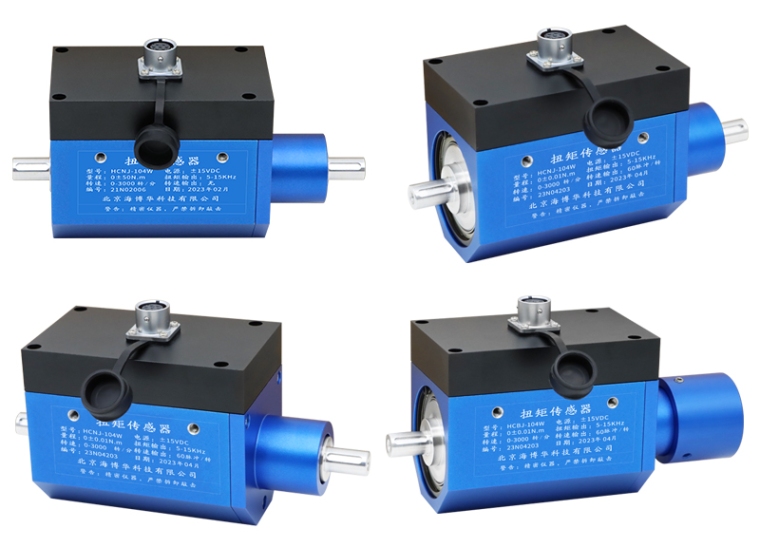

产品实拍
