HCNJ-106盘式扭矩传感器
HCNJ-106盘式扭矩传感器，也叫法兰扭矩传感器，是我公司在应变桥专有的技术上研制开发的专为轴向空间比较短的场合设计的一种新型扭矩传感器，本产品由静止外壳和旋转盘两部分组成，既可测扭矩，又可测转速。
安装尺寸
产品特点
1、扭矩测量功能；电源供电和信号传递为非接触式；输出信号数字化功能；
2、可以传递静止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号；传递信号时与是否旋转，转速和转向无关；
3、静止外壳和旋转盘之间无轴承,可以适应长时间,高转速运转；
4、本盘式扭矩传感器精度高，稳定性好；体积小，重量轻，易于安装；
5、不需反复调零即可连续传递正反转扭矩信号；没有集流环等磨损件，可以高转速长时间运行；抗干扰性强；
6、可任意位置,任意方向安装
技术参数
产品名称 | 盘式扭矩传感器 | ||
型号 | HCNJ-106 | 年稳定性 | 0.3%年 |
扭矩量程 | 10N.m、15N.m、20N.m、30N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1000N.m、2000N.m、3000N.m、5000N.m、10KN.m、20KN.m、30KN.m、50KN.m、60KN.m、100KN.m（可选） | 绝缘电阻 | ≥200MΩ(100VDC) |
供电电源 | 默认±15VDC（适用于频率信号输出） 可选24VDC、±12VDC（订货时提前说明） | 环境温度 | -20～60℃（可定制高温型120℃，低温型-40℃） |
扭矩信号 | 默认5-15KHZ（幅值12V，零点10KHZ,反向满量程5KHZ,正向满量程15KHZ） 可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V、±5V、±10V或通讯RS485等信号 | 相对湿度 | 0～90%RH |
转速量程 | 0-1000转/分、0-2000转/分、0-3000转/分、0-6000转/分、0-8000转/分、高转速0-10000转/分、高转速0-12000转/分 | 过载能力 | 150% |
转速信号 | 30或60脉冲/转（无积累误差，幅值12V） 可配信号转换模块将信号转为4-20mA、0-10V、0-5V、1-5V、1-10V或通讯RS485等信号 | 频率响应 | 3ms |
精 度 | 默认±0.5%（±0.25%、±0.1%可选） | 引线长度 | 默认5米 |

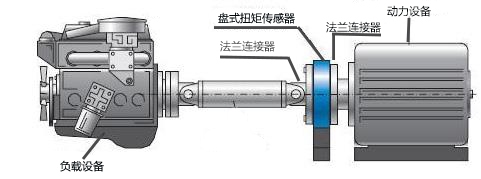

安装示意图及安装方法
安装方法：
HCNJ-106盘式扭矩传感器由定子（静止外壳）和转子（旋转盘）两部分组成.
将转子的两端通过法兰联轴器分别与动力或负载联接.
静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间不可接触!径向跳动不得大于0.5mm!
使用注意：
接线必须正确;
径向跳动不得大于0.5mm；
±15V的范围:不得低于±14.5V不得高于± 15.5V ;
信号线输出不得对地,对电源短路,输出电流不大于10mA;
屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接；
使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。

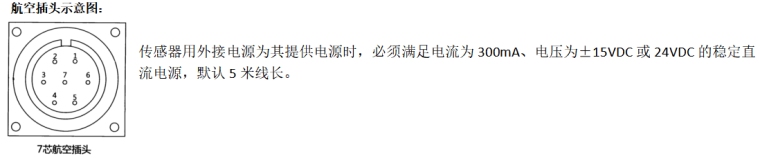

接线定义
管脚编号 | 颜色 | 对应信号 （频率输出，±15VDC供电） | 对应信号 （频率输出，24VDC供电） | 电压/电流输出，24VDC供电 |
1 | 绿色 | 公共地 | 电源地 | 电源地 |
2 | 红色 | 电源正 | 电源正 | 电源正 |
3 | 蓝色 | 电源负 | 扭矩输出负 | 扭矩、转速公共地 (如不测速为扭矩输出负） |
4 | 白色 | 转速输出 | 转速输出正（如不测速为空） | 转速输出（如不测速为空） |
5 | 黄色 | 扭矩输出 | 扭矩输出正 | 扭矩输出 |
6 | 银色 | 屏蔽线 | 转速输出（如不测速为屏蔽线） | 屏蔽线 |
7 | 空 | 屏蔽线 | 空 |
注：非标产品或特殊要求的请按出厂的检测报告标定的接线定义为准！

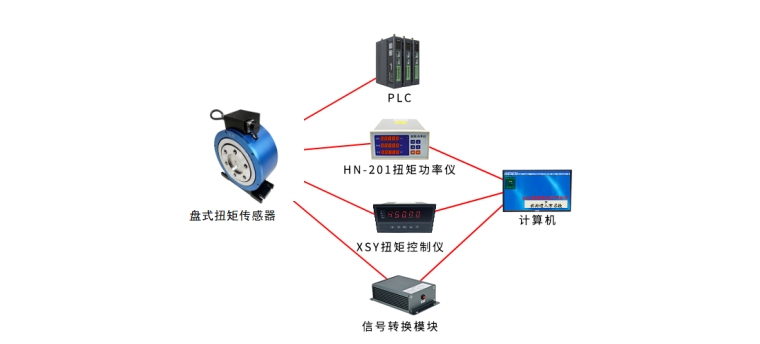

产品搭配
1、可直接将扭矩频率信号传送给计算机或PLC进行处理。
2、可以配HN-201扭矩功率仪直接显示扭矩、转速、功率值，扭矩和转速两路变送4-20mA信号，带RS485通讯功能。
3、可以配XSY扭矩控制仪直接显示扭矩值，带上、下限两点报警，开关量信号（4-20mA/RS485可选）。
4、可配套F/I或F/V信号转换模块，可以将扭矩传感器原始的频率信号转换为标准的4-20mA电流或0-5V/0-10V/电压或RS485通讯等常用信号。
5、可选配我公司专业的M400数据采集软件，在电脑上采集数据，查看曲线，生成报表，存储、打印、回放等。

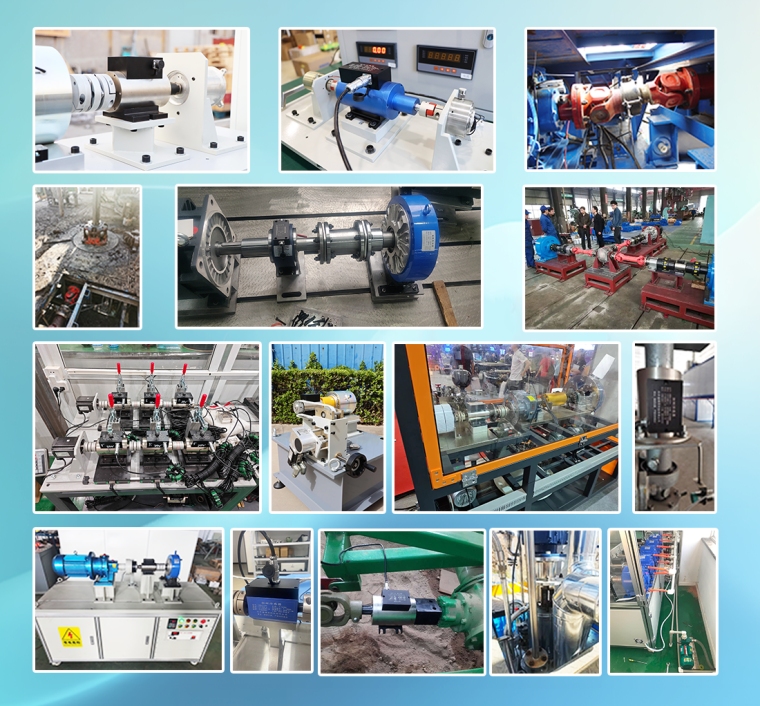

使用现场
扭矩传感器的应用领域：
扭矩传感器可检测电动机、内燃机、绕包机等旋转动力设备，输出扭矩及功率;
检测电动机、风力、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率;
检测各种机械加工中心、自动机床的工作过程中的扭矩;
检测各种旋转动力设备系统所传递的扭矩及效率;
检测扭矩的同时可以检测转速、轴动力;
可用于制造粘度计、电动、气动、液力扭力扳手; 可用于拧紧机扭矩的检测;
用于教学设备 。
