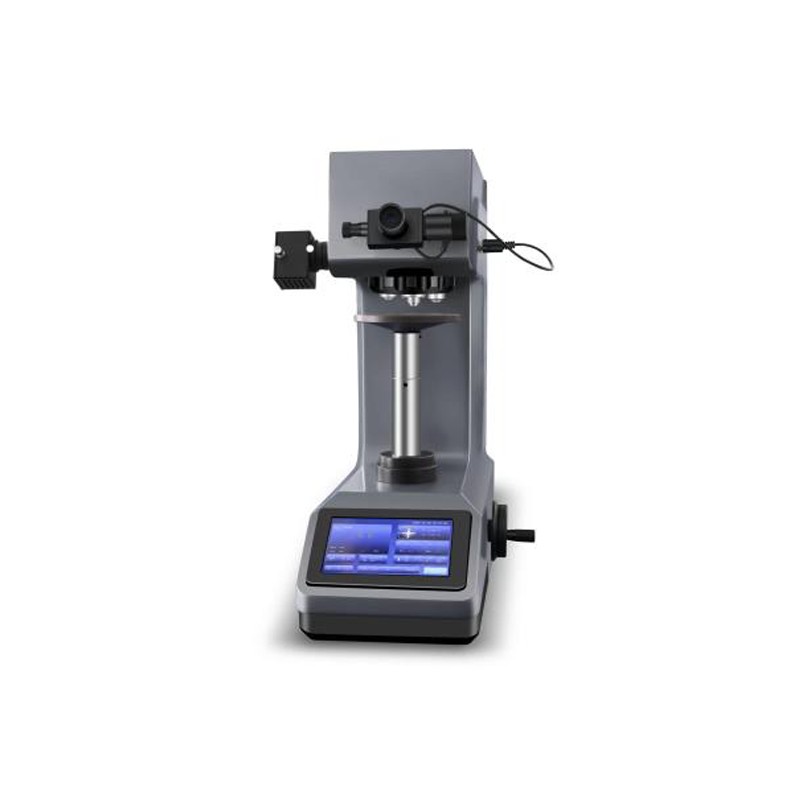

数显维氏系列硬度计是光机电一体化的高新技术产品，显示屏使用大的LCD屏幕，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。该机的压头和物镜之间的转换采用自动切换装置。硬度计在机械上采用精密的结构设计，在光学上采用高倍率物镜和数显式测微目镜，采用闭环式电子加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。操作由面板上的触摸键输入，能预置试验力保荷时间、调节测量光源的强弱、选择维氏或努氏测试模式、硬度转换标尺、储存等。并能在屏幕上显示测量压痕长度、硬度值、测量次数和年、月、日及时间等，试验结果和数据处理，并通过打印机输出，还能通过RS232接口与计算机连接广泛应用于工矿企业及大专院校实验室。
应用范围
本硬度计适用于测量微小、薄型试件，表面渗、镀处理后的零件。还可对玛瑙、玻璃等脆性材料的维氏硬度测定。
技术参数
型号 | 7MHVS-30A |
试验力 | 0.3kgf、0.5kgf 、1Kgf、2Kgf、2.5Kgf、3Kgf、5Kgf、10Kgf、20Kgf、30Kgf |
硬度测试范围 | 5HV～3000HV |
测试模式 | HV/HK |
试验力施加方法 | 自动（加载/保荷/卸载） |
物镜和压头切换 | 自动切换 |
转换标尺 | HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
物镜 | 10× (观察用)，20×(测量用) |
目镜 | 10× 读数显微镜 |
总放大倍数 | 100×，200× |
保荷时间 | 1～60s |
光源 | 卤素灯光源 |
数据输出 | 触摸屏读数，内置打印机 |
试样最大高度 | 175mm |
压头中心至机壁距离 | 125mm |
电源 | AC220V，50Hz |
执行标准 | ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 |
外形尺寸 | 320mm*580mm*620mm |
重量 | 净重约75kg |
标准配置
项目 | 明细 | 规格 | 数量 | |
序号 | 名称 | |||
主机 | 1 | 硬度计 | 1台 | |
2 | 维氏压头 | 1只 | ||
3 | 物镜 | 10×, 20× | 2只 | |
附件 | 4 | 附件箱 | 1只 | |
5 | 测微目镜 | 10× | 1只 | |
6 | 大平工作台 | 1 只 | ||
7 | 小平工作台 | 1 只 | ||
8 | V型工作台 | 1 只 | ||
9 | 水平调节螺钉 | 4只 | ||
10 | 水平仪 | 1只 | ||
11 | 防尘罩 | 1只 | ||
12 | 电源线 | 1根 | ||
13 | 保险丝 | 2根 | ||
14 | 维氏硬度块 | 共2块 | ||
资料 | 15 | 产品合格证 | 1份 | |
16 | 产品使用说明书 | 1本 | ||
