TS8080系列电动汽车充电机OBC&DCDC测试系统
电动汽车OBC测试系统是一款针对车载式或固定式充电器和DC/DC变换器的测试系统平台。测试系统由交流源载系统、直流双向源载系统、直流电子负载、低压直流电源、以及交流控制导引单元等组成，以国标为测试依据，采用自主开发的测试系统软件实现对车载充电机OBC&DC/DC的电性能、保护功能、精度、通讯、以及定制化功能的测试。
TS8080系列 产品特点
GB/T 40432-2021 电动汽车用传导式车载充电机
GB/T 24347-2021 电动汽车DC/DC变换器
GB/T 18487.1-2015 电动汽车传导充电系统 第1部分：通用要求
GB/T 20234.1-2015 电动汽车传导充电用连接装置 第1部分：通用要求
GB/T 20234.2-2015 电动汽车传导充电用连接装置 第2部分：交流充电接口
GB/T 27930-2015电动汽车非车载传导式充电机与电池管理系统之间的通信协议
QC/T 895-2011 电动汽车传导式车载充电机
系统架构

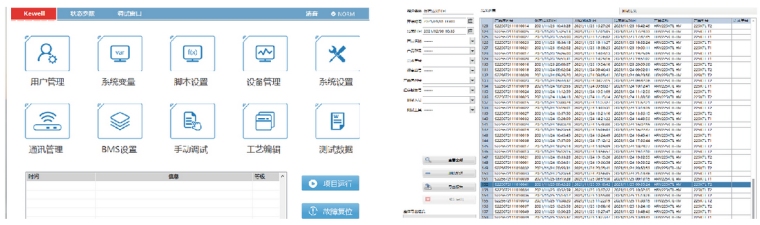

产品界面
TS8080系列 技术参数
| 型号 | TS8080系列 | |
主要组件 | 规格参数 | 功能 |
交流源载系统 | 输出功率：39.6kVA/32kW 电压范围：0-345V(L-N) 额定电流：60Arms 输出频率：30-80Hz 输出相数：3φ4W输出功能：CV/CC/CR/CP 负载功率因数调整：0.4～1.0 | 具备单相输出、三相同步/独立输出 具备频率可设，相位独立可设 可编辑过欠压、过欠频工步测试 可选配谐波叠加测试功能 具备电子负载功能，可满足功率因数设定 |
