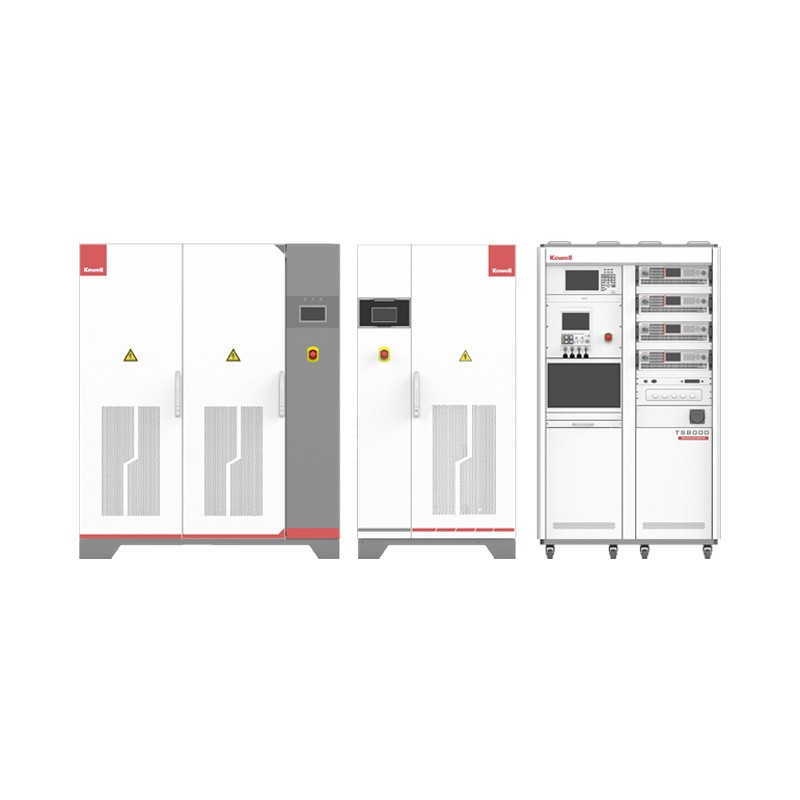

TS8040系列光储逆变器测试系统
光伏逆变器测试系统由交流模拟电网电源、光伏阵列IV模拟器和系统柜及配套测试仪器等组成，以国标、能标为测试依据，采用自主开发的系统测试软件实现对光伏并网逆变器的电性能、保护功能、精度、以及定制化功能的测试。
储能变流器测试系统有交流模拟电网电源/电池模拟器和系统柜及配套测试仪器等组成，以国标为测试依据，采用自主开发的系统测试软件，实现对于储能变流器的电性能、保护功能、精度、以及定制化功能的测试。本系统适用于光伏逆变器和储能变流器的研发、品质和认证测试。
TS8040系列 产品特点
满足**国标测试要求，紧跟行业动态，不断更新测试内容
系统测试灵活便捷，可自定义测试流程，测试结果自动计算，自动生成测试报告并存档
系统采用高精度电源、负载及仪器仪表，满足测试结果的准确性
多种配置方案，可搭配单路MPPT输入架构和多路MPPT输入架构的系统配置
系统功率、电压等级可根据客户需求灵活配置
可选配电池模拟功能，可兼容光伏逆变器和储能变流器的测试

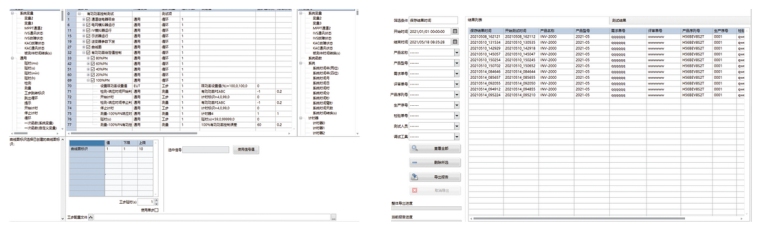

产品界面
TS8040系列 技术参数
| 型号 | TS8040系列 | ||
主要组件 | 功率等级及输出电压 | 功能 | |
D1000系列 | 功率等级：45kVA～2500kVA 电压范围：5～345Vac或5～690Vac | 模拟电网电压和频率变化，模拟电网故障穿越 功能（含低穿、零穿、高穿)、谐波熙加、间 谐波叠加、闪变、1ms中断等功能 具备四象限运行 | |
| 光伏阵列 IV模拟直流电源 | 高频款 | 功率等级：15kW/18kW 电压范围：0～1800Vdc 额定电流：35A/30A | 模拟各类型太阳能电池板I-V特性、模拟不同光照及温度下的I-V曲线、模拟阴影遮挡和多 峰的输出特性，实现对逆变器的静态和动态MPPT效能测试 |
| 低频款 | 功率等级：60kW～2000kW 电压范围：50～1000Vdc; 100～1500Vdc; 100～2000Vdc;: 三组配置档位可选； | ||
D1000系列电池模拟器 | 功率等级：40kW～2000kW 电压范围：24～800Vdc; 24～1000Vdc; 24～1200Vdc 50～1500Vdc; 50～2000Vdc; 五组配置档位可选； 同时可选择单通道或双通道输出； | 输出可以模拟多种电池特性、可设置不同串并联节数、不同SOC下电池的充放电特性，同时可自定义电池模型输出 | |
测试系统柜 | 内置控制系统： 集成高精度仪器仪表；可配置如下方案：功率分析仪；功率计+切换柜；示波器；录波仪；可选配：短路测试柜、极性反接测试柜、接地阻抗测试柜、漏电流测试柜等； | 测试光伏逆变器或储能变流器的性能指标、保护功能及动态性能指标等 | |
| 防孤岛测试装置 (RLC负载、选配) | 检测光伏并网逆变器、储能变流器并网下的防孤岛保护功能 | ||
