直流充电模块测试系统TS8031型
型号：TS8031
TS8031系列直流充电模块测试系统
直流充电模块测试系统是一款针对直流充电桩模块的测试系统平台。测试系统由交流源载系统、直流双向源载系统、以及测试系统柜等组成，以国标为测试依据，采用自主开发的测试系统软件实现对直流充电模块的电性能、保护功能、精度、以及定制化功能的测试。
TS8031系列 产品特点
GB/T 18487.1-2015 电动汽车传导充电系统 第1部分：通用要求
GB/T 20234.1-2015 电动汽车传导充电用连接装置 第1部分：通用要求
GB/T 20234.3-2015 电动汽车传导充电用连接装置 第3部分：直流充电接口
GB/T 27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议
系统架构

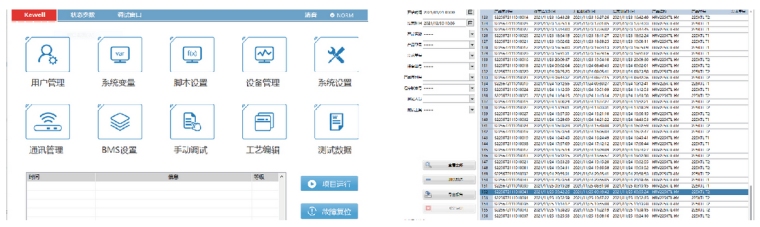

产品界面
TS8031系列 技术参数
| 型号 | TS8031系列 | |
主要组件 | 规格参数 | 功能 |
交流源载系统 | 输出功率:39.6kVA/32kW 电压范围:0-345V (L-N) 颉定电流:60A rms 输出频率:30-80Hz 输出相数:3φ4W 输出功能:CV/CC/CR/CP 负载功率因数调整:0.4～1.0 | 具备单相输出、三相同步/独立输出 具备频率可设，相位独立可设 可编辑过欠压、过欠频工步测试 可选配谐波叠加测试功能 具备电子负载功能，可满足功率因数设定 |
直流双向源载系统 (对规格配置) | 输出功率:21kW 输出电流:120A 电压范围:0-750Vdc | 可实现同规格并机扩容 满足直流充电模块充放电测试需求 具备CC/CV/CR/CP功能 能量回馈型，实现测试平台高效节能 可搭配优质的纹波测试解决方案 |
输出功率:15kW 输出电流:40A 电压范围:0-1500Vdc | ||
输出功率:30kW 输出电流:40A 电压范围:0-2000Vdc | ||
测试系统柜 | 内置工控机、显示器、仪器仪表(包括功率计、示波器、探头等)、通讯单元等 | 满足直流充电摸块的通讯和充放电测试控制 同时配置仪器仪表，满足性能、保护等功能测试 |
产品发布日期：2026.01.24
科威尔技术股份有限公司
