直流充电桩测试系统TS8030型
型号：TS8030
TS8030系列直流充电桩测试系统
本系统由交流模拟电网电源、高精度双向直流电源和系统柜及配套测试仪器等组成，以相应国标为测试依据，采用自主开发的系统测试软件实现了对充电桩的电性能、互操作性以及协议一致性的测试。系统适用于直流充电桩的研发、品质和认证测试。
TS8030系列 产品特点
满足**国标测试要求，紧跟行业动态，不断更新测试内容
系统测试灵活便捷，可自定义测试流程，测试结果自动计算，自动生成测试报告并存档
系统采用高精度电源、负载及仪器仪表，满足测试结果的准确性
可选配电池模拟器作为充电桩负载，模拟真实电池充电的实际工况
系统功率、电压等级可根据客户需求灵活配置

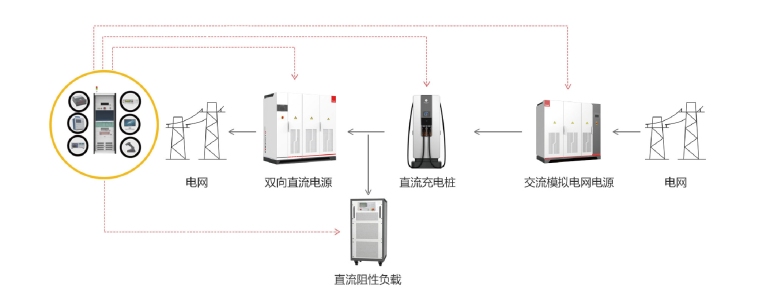

系统架构

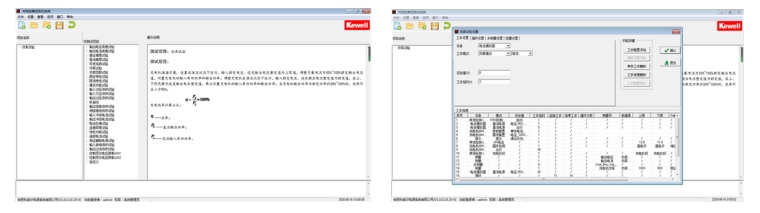

产品界面
TS8030系列技术参数
| 型号 | TS8030系列 | |
主要组件 | 功率等级及输出电压 | 功能 |
D1000系列 交流模拟电网电源 | 功率等级:45kVA～800kVA 电压范围:5～345Vac | 模拟电网电压和频率变化， 模拟电网故障等功能 |
D1000系列高精度 双向直流电源 | 功率等级:0kW～1000kW 电压范围:24～800Vdc; 24～1000Vdc; 也可选择1200V/1500V/2000V档位; 同时可选择单通道或双通道输出; | 模拟充电桩直流负载 可选配电池模拟功能 |
测试系统柜 | 内置控制系统： 集成高精度仪器仪表；可配置如下方案： 功率分析仪；示波器或录波仪； | 完成测试控制与测量 模拟车辆BMS与直流充电桩的交互 |
电阻负载柜（选配) | 依据标准完成输出纹波测试 | |
产品发布日期：2026.01.24
