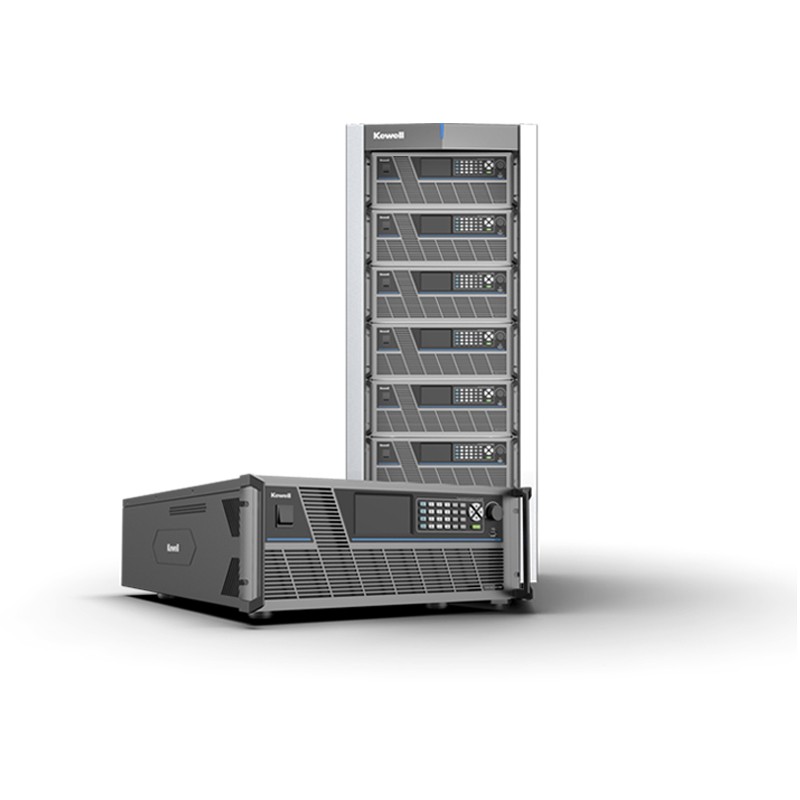

E5000系列可编程直流电子负载
E5000系列是一款紧凑型大功率直流电子负载，控制功率管的导通程度，靠功率管耗散电能来实现不同负载的特性，150V、600V、1200V三种电压等级可选。4U尺寸支持输入功率超过6.6kW，单机最大电流可达1200A，通过功率模块并联，最大功率可达66kW。人机界面同时支持彩色触摸屏和按键旋钮两种操作方式，满足客户的不同使用习惯。E5000大功率直流电子负载可广泛应用于通讯电源、服务器电源、电力电子器件、功率半导体器件、新能源汽车动力电池、燃料电池、智能制造、工业电机等线性或非线性负载测试。
E5000系列 产品特点
单机输入功率：0～6.6kW，可扩展至66kW
电流范围：0～1200A，可扩展至12000A
电压范围：0-1200V
具备 CV、CC、CP、CR、CC+CV、CV+CR、CR+CC、复合模式等多种工作模式
主从并联控制，通过功率单元灵活拓展，最高可并机 10 台
支持 RS232/CAN/LAN/USB/GPIB 及外部模拟量控制接口
产品界面
E5000系列技术参数
型号 | E5000-6K6-0150-0600 | E5000-6K6 -0600-0420 | E5000-6K6-1200-0240 | |
额定值输入范围 | 电压 | 0～ 150V | 0～600V | 0～1200V |
电流 | 0～600A | 0～420A | 0 ～ 240A | |
功率 | 6.6kW | 6.6kW | 6.6kW | |
| 最小操作电压 | 1.8V@600A | 14V@420A | 20V@240A | |
恒流模式 | 电流精度 | 0.05%+0.05%IF.S. | 0.05%+0.05%IF.S. | 0.04%+0.06%IF.S |
分辨率 | 0.5/2/5mA | 0.4/2/4mA | 0.2/1/2mA | |
| 恒阻模式 | 电阻范国 | 5mΩ～50Ω(16V) 20mΩ～200Ω(80V) 0.5Ω～1kΩ(150V） | 50mΩ～500Ω(80V) 200mΩ～2KΩ(150V) 2kΩ～4kΩ(600V） | 0.1Ω～1kΩ(150V) 0.4Ω～4kΩ(600V) 10Ω～20kΩ(1200V) |
电阻精度 | Vin/Rsel{0.2%)+0.2%IF.S. | |||
分辨率 | 5mA/Vsense | 4mA/Vsense | 2mA/Vsense | |
| 恒压模式 | 电压精度 | 0.025%+0.025%F.S. | ||
分辨率 | 0.1/0.5/1mV | 0.5/1/5mV | 1/5/10mV | |
| 恒功率模式 | 功率精度 | 0.2%+0.2%F.S. | ||
设置范围 | CL:30μF～50000μF RL:同电阻范围 Ls:0.1μH～16μH Rs:30mΩ～20Ω | |||

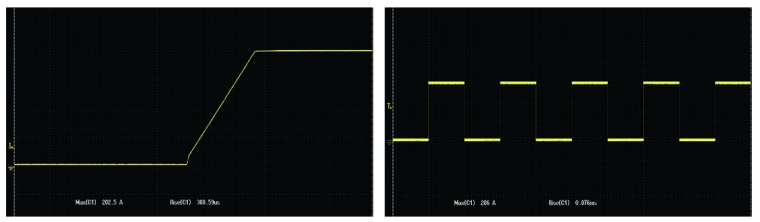

动态模式 | T1&T2 | 20μs～99.999ms/100ms～99999ms | ||
| 动态模式 | 精度 | 5%±10μs | ||
电流斜率 | 0.5mA/μs～6A/μs 2mA/s～21A/μs 5mA/μs～42A/s | 0.4mA/μs～1.8A/μs 2mA/μs～9A/μs 4mA/μs～18A/μs | 0.2mA/ps～1.2A/μs 1mA/ps～6A/μs 2mA/μs～12A/μs | |
最小上升时间 | 10μs | 20μs | 20μs | |
| 回读值解析度 | 电压 | 0.04%+0.04%F.S | 0.04%+0.06%F.S. | |
电流 | 0.04%+0.04%F.S. | 0.04%+0.06%F.S. | ||
功率 | 0.1%+0.1%F.S | |||
交流输入 | 电压 | 100～240Vac | ||
| 频率 | 47 ～63Hz | |||
| 功率 | 250VA max | |||
| 存储温度 | -25℃～+50℃ | |||
| 保护功能 | 过压、过流、过功率、过温、反向报警 | |||
通讯接口 | RS232/CAN/LAN/USB/GPIB及外部模拟量控制接口 | |||
| 工作温度 | 0～50℃ | |||
| 机箱尺寸(mm) | 665(D)*445（W)*178(H) | |||
| 重量（净重） | ≤40kg | |||
