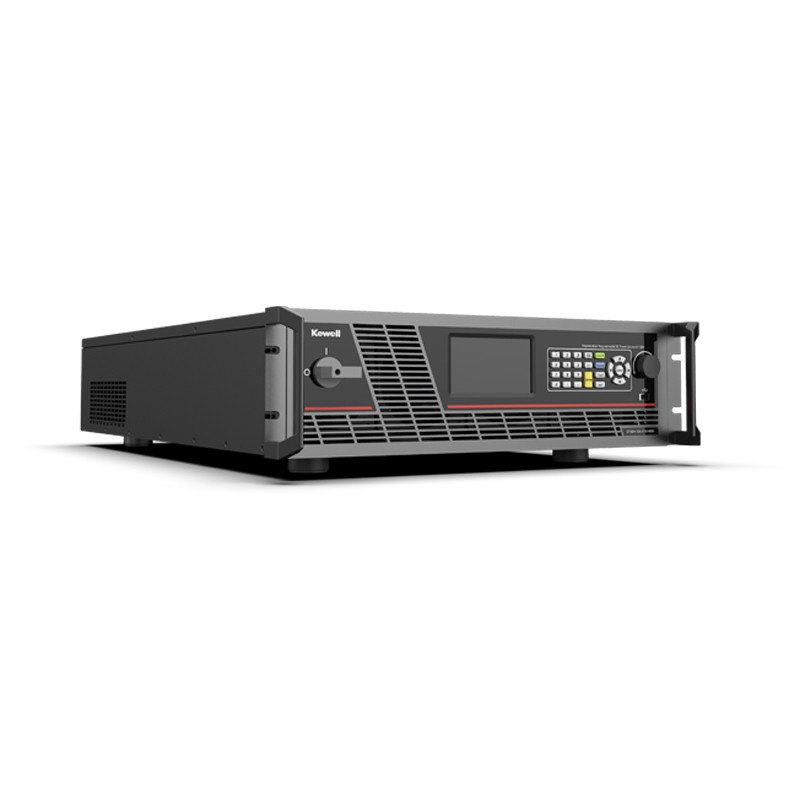

S7000H/S7100H系列 回馈型直流源载系统
S7000H/S7100H是一款带回馈功能的源载两用高精度直流电源，作为直流源使用支持双象限的能量流动，作为电子负载使用支持能量回馈电网。该机型具有高转换效率，高功率密度的特点，3U的尺寸可以支持30kW的功率，高达 2000V的输出电压，并且该机型还支持多机并联功能。人机界面同时支持彩色触摸屏和按键旋钮两种操作方式，满足客户的不同使用习惯。可应用于新能源电池测试，储能逆变器测试，汽车电子测试等多个领域，为不同类型的产品提供全面丰富，高效可靠的测试方案。
S7000H/S7100H系列 产品特点
电压范围0-2000V（Up to 2250V）,支持20台以上并机
3U/30kW高功率密度
源载功能自由切换
能量双向流动，输出端能量高效回馈电网，节能环保
输出电压/电流低纹波高精度
通讯接口RS485/RS232/LAN/USB/CAN
全方位保护功能，支持OCP/OVP/OPP/OTP/输入保护/孤岛保护等
按键面板和触摸屏双人机界面设计

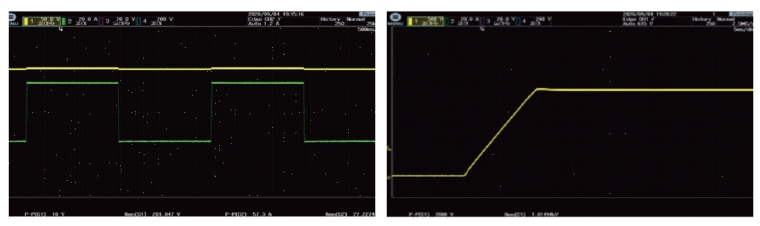

产品界面
S7000H/S7100H系列 技术参数
型号 | S7000H-7K5 -0750-0040 | S7000H-15K -0750-0080 | S7000H-30K -0750-0120 | S7000H-15K -1500-0040 | S7000H-21K -2000-0040 | S7000H-30K -2000-0040 | S7000H-30K -2000-0060 | |||||
额定值 | 输出电压 | 750V | 750V | 750V | 1500V | 2000V | 2000V | 2000V | ||||
输出电流 | 40A | 80A | 120A | 40A | 40A | 40A | 60A | |||||
输出功率 | 7.5kW | 15kW | 30kW | 15kW | 21kW | 30kW | 30kW | |||||
精确度 | 电压 | ≤0.05%F.S. | ||||||||||
电流 | ≤0.1% F.S. | |||||||||||
纹波 | 电压Vpp (20MHz) | <1000mV | <3000mV | <3000mV | <3000mV | 3000mV | <3000mV | <3000mV | ||||
电压(rms) | <200mV | <300mV | <300mV | <400mV | <400mV | <400mV | <400mV | |||||
电流(rms) | <40mA | <100mA | <100mA | <35mA | <35mA | <35mA | <60mA | |||||
斜率 | 电压（空载） | 0.001V/ms ～80V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～ 200V/ms | 0.001V/ms ～ 200V/ms | ||||
电压（满载） | 0.001V/ms～30V/ms | 0.001V/ms～90V/ms | ||||||||||
电流 | 0.001 ～ 20A/ms | 0.001 ～40A/ms | 0.001 ～ 60A/ms | 0.001 ～20A/ms | 0.001 ～20A/ms | 0.001 -20A/ms | 0.001 ～ 20A/ms | |||||
动态响应时间 | <1ms | |||||||||||
| 负载额定值 | 输入电阻 | 7500Ω | ||||||||||
| 最小操作电压 | 3V@40A | 3V@80A | 3V@120A | 6V@40A | 10V@40A | 10V@40A | 10V@60A | |||||
效率 | 95% | |||||||||||
机箱尺寸(mm) | 733(D)*445(W)*132.5(H) | |||||||||||
| 重量（净重) | ≈40kg | ≈45kg | ≈50kg | ≈45kg | ≈50kg | |||||||
型号 | S7100H-SK-0100-0200 | S7100H-10K-0100-0400 | S7100H-15K-0100-0600 | |
额定值 | 输出电压 | 100V | 100V | 100V |
输出电流 | 200A | 400A | 600A | |
输出功率 | 5kW | 5kW | 15kW | |
精确度 | 电压 | ≤0.02%F.S. | ||
电流 | ≤0.1% F.S. | |||
纹波 | 电压Vpp (20MHz) | <100mv | <100mV | <100mV |
电压(rms) | <20mV | <20mV | <20mV | |
电流(rms) | <200mA | <200mA | <200mA | |
斜率 | 电压（空载） | 0.001V/ms～10V/ms | 0.001V/ms～ 10V/ms | 0.001V/ms～10V/ms |
电压(满载） | 0.001V/ms- 5V/ms | 0.001V/ms～5V/ms | 0.001V/ms-5V/ms | |
电流 | 0.001～ 450A/ms | 0.001～450A/ms | 0.001～450A/ms | |
动态响应时间 | <500μs | |||
负载额定值 | 输入电阻 | 360Ω | 360Ω | 360Ω |
| 最小操作电压 | 1v@200A | 1v@400A | 1v@600A | |
效率 | 92% | |||
机箱尺寸(mm) | 699(D)*445(W)*133(H) | |||
| 重量（净重) | ≈33kg | ≈35kg | ≈37kg | |
