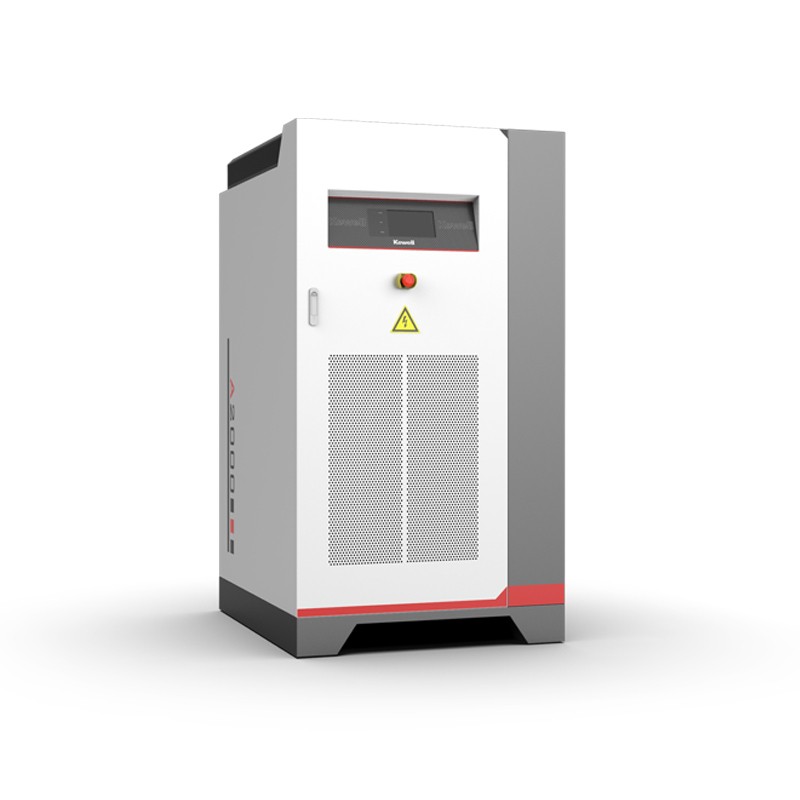

交流回馈式电子负载KAL型
型号：KAL
KAL系列 交流回馈式电子负载
KAL 系列交流回馈式电子负载是一款基于工频隔离式两级变换架构的电力电子变流装置。系统主要由PWM整流及逆变两部分组成，具有高可靠性、高精度及可编程等特点，恒阻、恒流、恒功率等多种运行模式可选，负载功率因数连续可调，可以满足发电机组、交流电源、UPS、电力变压器等的研发及生产测试。
产品特点
输入电压及频率范围宽
动态特性好，加载响应时间快
电压、电流精度高
全面的保护功能，支持OCP/OTP/OPP
电网侧功率因数及电流总谐波失真特性好
标配多种通讯接口包括LAN、RS485等
型号参数
型号 | 额定容虽 [kVA] | 额定电流* [A] | 额定电压 [V] | 输出频率 [Hz] | 输出形式 | 电压范围 [V] |
KAL-75-33 | 75 | 113 | 220 | 5-200 | 3p4w | 50-400 |
KAL-150-33 | 150 | 227 | 220 | 5-200 | 3p4w | 50-400 |
KAL-300-33 | 300 | 454 | 220 | 5-200 | 3p4w | 50-400 |
KAL-500-33 | 500 | 757 | 220 | 5-200 | 3p4w | 50-400 |
备注：*上表中电压、电流及频率等均可根据客户需求进行个性化定制
| 回馈特性 | |
| 回馈功率 | 3φ3W+PE |
| 电流失真 | 380V±15% |
| 功率因数 | 50HZ±5HZ |
| 电网要求 | |
| 电网相数 | 3φ3W+PE |
| 电网电压 | 380V±15% |
| 电网频率 | 50HZ±5HZ |
| 安全和环境 | |
| 绝缘电阻 | ≥20M2(500Vdc) |
| 耐压性能 | 2000Vdc(60s,无飞弧、击穿) |
| 冷却方式 | 强制风冷 |
| 环境温度 | -10～40℃ |
| 相对湿度 | 0-90%RH(25℃非凝结） |
| 海拔 | ≤2000m |
| 输入特性 | |
| 工作模式 | 恒阻、恒流、恒功率 |
| 电流精度 | ±(2%FS+5dgt) |
| 电压精度 | ±(1%FS+5dgt) |
| 功率因数 | 0.5-1可调 |
| 通讯和接口 | |
| 操作方式 | 本地液晶或远程上位机 |
| 远程通讯 | RS485/LAN |
产品发布日期：2026.01.24
