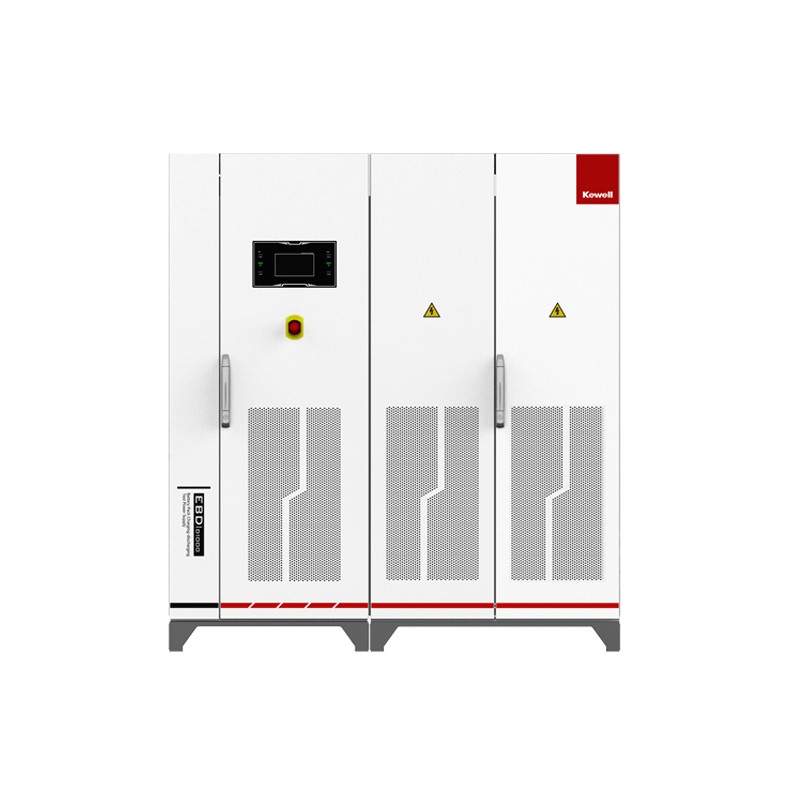

EBD/EBDH系列 电池包充放电电源
EBD/EBDH系列电池包充放电测试电源是一款依托电力电子技术，融合软件仿真算法与测控技术的双向直流电源，其电压电流控制精度高，输出纹波小，电流响应速度快。主要应用于动力电池包的充放电测试，对电池包的品质进行全方面的检测评估，包括容量能量、直流内阻、工况循环寿命、电池温度等测试内容；广泛运用于大型电池企业、车企、研究机构实验室等。
产品特点
输出电压、电流范围宽
输出精度及分辨率高
高动态响应特性，响应时间2ms
多重滤波方案，电流纹波≤0.2%·FS
可选配纹波叠加功能
全功率段能量回馈，功率因数0.99
标配多种通讯接口，包括RS485、CAN及LAN
型号参数
型号 | 额定容量 [kVa] | 额定电流* [A] | 额定电压* [M] | 电压范围 [M] |
EBD80-1000-300 | 80 | 300 | 266 | 24-1000 |
EBD100-1000-350 | 100 | 350 | 285 | 24-1000 |
EBD150-1000-500 | 150 | 500 | 300 | 24-1000 |
EBD200-1000-500 | 200 | 500 | 400 | 24-1000 |
EBD250-1000-500 | 250 | 500 | 500 | 24-1000 |
EBD300-1000-600 | 300 | 600 | 500 | 24-1000 |
EBD400-1000-1000 | 400 | 1000 | 400 | 24-1000 |
EBD500-1000-1000 | 500 | 1000 | 500 | 24-1000 |
备注：*以上同等功率等级还有800V及1200V标机，另外还有双通道及1500V和2000V高压型标机：*EBDH系列机型产品电压、电流、功率等级与EBD系列机型相同。
输出特性 | ||
电压精度 | ±(0.1%-FS+5dgt)(EBD系列) | (0.05%-FS+5dgt)(EBDH系列) |
电流精度 | ±(0.1%-FS+5dgt)(EBD系列) | ±(0.05%·FS+5dgt)(EBDH系列) |
电流上升下降响应 | ≤10ms (0%-90%)(EBD系列) | ≤2ms(0%-90%)(EBDH系列) |
充、放电转换时间 | ≤20ms (-90%-90%)(EBD系列) | ≤4ms (-90%-90%)(EBDH系列) |
主通道数据采集速 | 10ms | |
电流纹波(rms) | ≤0.2%·FS | |
电压分辨率 | 0.001v | |
电流分辨率 | 0.001A | |
功率分辨率 | 0.001kW | |
保护功能 | 过压、过流、过温、缺相、急停等 | |
