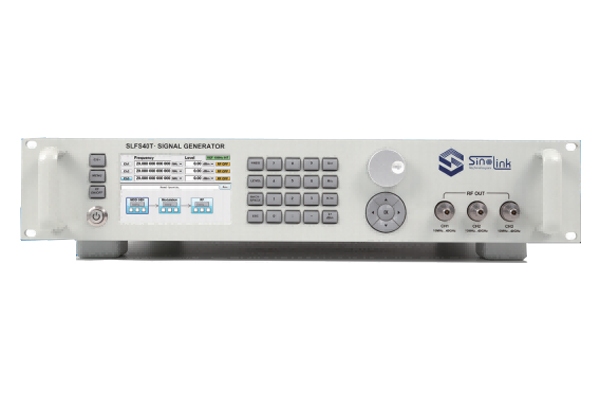

中星联华科技(Sinolink Technologies)多通道相参信号源是一款支持2-5个独立通道输出的低相噪相参信号源。输出频率：10MHz-40GHz，输出功率范围为-110dBm至﹢20dBm,各通道独立可控。标准的2U/3U上架机箱结构。 多通道相参信号源在要求高信号质量和各通道稳定相参的应用领域拥有**的表现。高稳定OCXO参考提供了**的频率精度和频率稳定性。此外,该信号源具备高频参考输入和输出端口,可以保证多个输出通道及多台仪器间的相位严格相参并保持长时间稳定。 同时，多通道相参信号源具备LAN控制接口,可保证便捷高效的程控。通过任何主系统均可快速实现仪器的遥控,同时提供的应用程序接口(API)或编程示例使得仪器程控十分简便。
产品特点
频率范围:10MHz-40GHz
2-5个独立可控的射频输出通道
各通道严格相参
长达24小时通道间相位漂移小于1度
超低相噪、高功率输出
具有窄脉冲调制功能
频率、功率步进联动，一键操作多个通道
超快速频率转换时间
应用
TR组件测试/调制器本振 /分布式采集系统采样时钟 /粒子加速器同步时钟。
技术指标
SLFS20T三通道信号源技术指标
中星联华多通道微波信号源，支持两通道、三通道输出，每通道频率范围为10MHz至24/40GHz。频率步进0.01Hz，输出功率范围为-110～+15dBm，功率调节步,进0.01dB。每路频率和功率独立可调。具有内外参考切换功能。所有的控制命令都可以通过本地面板设置或经过网络远端控制。标准的2U/3U机箱结构。
输出特性 | 输出频率范围 | 10MHz～24GHz/40GHz |
输出路数 | 2-3路 | |
输出频率步进 | 0.01Hz | |
输出信号最大功率 | +15dBm @10MHz～20GHz +13dBm @20GHz～40GHz | |
最小输出功率 | -110dBm | |
功率调节步进 | 0.01dB | |
功率精度 | ≤±1.3dB @-20dBm以上 ≤±1.5dB @-20GHz～-65dBm ≤±3dB @-65dBm以下 | |
输出信号杂波 | ≤-70dBc @10MHz～12GHz ≤-65dBc @12GHz～20GHz ≤-60dBc @20GHz～40GHz | |
输出信号谐波（10dBm输出时） | <-40dBc @10MHz～200MHz ≤-50dBc @200MHz～20GHz ≤-55dBc @20GHz～40GHz | |
通道间隔离 | ≥80dB | |
相位噪声（10GHz） | ≤-86dBc/Hz@100Hz ≤-108dBc/Hz@1KHz ≤-116dBc/Hz@10KHz ≤-116dBc/Hz@100KHz ≤-120dBc/Hz@1MHz ≤-140dBc/Hz@10MHz | |
脉冲调制 | 最小脉宽50ns |
参考特性 | 内部参考频率稳定度 | ±5e-80°C～+50℃ |
内部参考频率 | 10MHz | |
频率精度 | ≤0.1ppm | |
内部参考输出功率 | ≥5dBm | |
外部参考输入功率 | 5～10dBm | |
内外参考可以切换 | ||
参考相噪 | ≤-125dBc/Hz@10Hz ≤-140dBc/Hz@100Hz ≤-150dBc/Hz@1KHz ≤-155 dBc/Hz@10KHz ≤-155dBc/Hz@100KHz | |
环境 | 工作湿度 | 0°C～+50°C |
相对湿度 | 20%～80%(+30℃) | |
控制接口 | RJ-45(TCP/IP over Ethernet) 每通道源可以通过不同的网口独立控制，通讯+频率切换时间在20s以下 | |
供电 | AC,176～264VAC,45Hz～65Hz. | |
指示灯 | 电源指示 | |
型号配置 | 双通道 SLFS440D/SLFS420/SLFS220D | |
三通道 SLFS4440T/SLFS4420T/SLFS4220T/SLFS2220T | ||
体积 | 483mm*89mm*559mm/483mm*134mm*559mm(标准2U或3U高度) | |
重量 | ≤20千克 | |
保修期 | 三年 | |
