ZX2737系列 铁芯特性测试仪
ZX2737磁芯特性测试仪（伏安特性测试仪）是针对铁氧体磁芯、铁芯分选设备而专门设计配套的智能型测试仪，也可作为一般交流恒流源或交流毫伏表使用，最小分辨率到1μV。该仪表模拟测量铁芯或磁芯在工作频率与工作电流时绕一圈所产生的感生电压。
性能特点 / PERFORMANCE
● 真有效值和平均值模式，可以测准畸变波形的真有效值。
● 使用范围广，可作低压交流恒流源与交流毫伏表示用。
● 测量速度快，精度高，稳定性好
● 合格与不合格LED灯指示、不同声音提示、不同颜色提示
● 速度、量程可选择，满足不同客户要求
● 简体中文界面，操作简单，一学即会。
● 键盘锁定功能，关机自动保存测试条件，下次无需重设定
● 测试条件即时保存,并支持多组测试条件保存于文件。
● 14档合格，上超，下超，LED指示，蜂鸣器提示
技术参数
型号 | ZX2737-10 | ZX2737-20 |
测试频率 | 50Hz,60Hz | |
测量功能 | 正弦波，半波，全波 | 正弦波，半波，全波 |
测量范围 | 10μV～1.0V | 10μV～1.0V |
测试速度 | 快速约40次/秒，中速约20次/s，慢速约6次/秒 | |
电流模式 | 整流前、整流后 | |
电流范围正弦 | 5mA～10A，精度1%±5mA | 5mA～20A，精度1%±5mA |
电流范围半波 | 5mA～10A，精度1%±5mA | 5mA～10A，精度1%±5mA |
电流范围全波 | 5mA～8A，精度1%±5mA | 5mA～8A，精度1%±5mA |
电压精度 | 1%（±10μV） | |
量程方式 | 1V, 200mV, 20mV, 3mV | |
电压模式 | 平均值、真有效值 | |
偏差模式 | 直读、**偏差、百分比偏差、系数 | |
比较器 | BIN1～BIN14、HI（上超）、LOW（下超） | |
PASS、FAIL（LED显示），蜂鸣器提示 | ||
触发方式 | 内部、手动、外部 | |
接口 | GPIB（选件）、RS232C、UsbHost、Usb Device、Handler | |
存储器 | 内部50组，外部U盘500组文件 | |
温度湿度 | 0℃～40℃，相对湿度≤75% | |
电源要求 | 100 ～120 Vac或198 ～242 Vac | |
46 ～64 Hz，功率大于500 VA | ||
体积(WxHxD) | 400mmx130mmx450mm | |
重量 | 10Kg |
订购信息 / ORDER
● ZX2737-10：测试电流5mA-10A(交流)，正弦波、半波、全波
● ZX2737-20：测试电流5mA-20A(交流)，正弦波、半波、全波

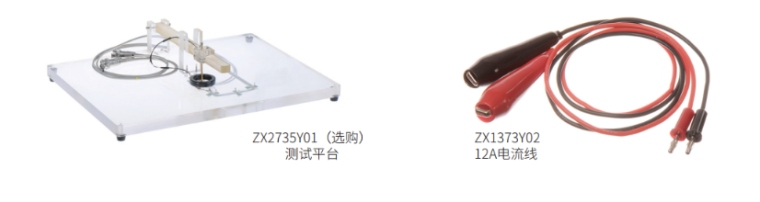

主要附件 / ENCLOSURE
