一、概述

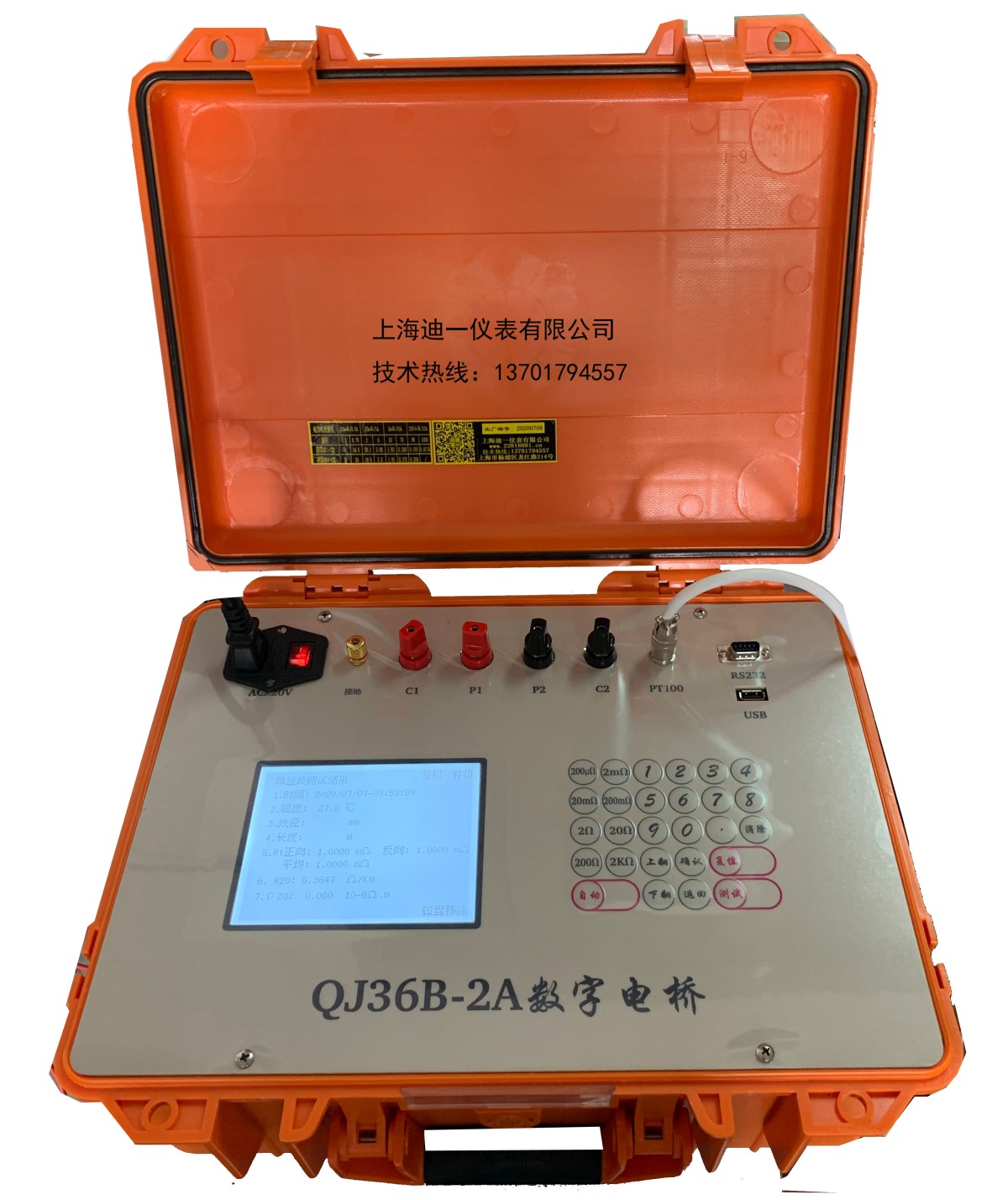

QJ36B-2A（台式）型数字电桥是新一代电缆、电线铜排、铝排等直流电阻的测试仪器，是凯尔文电桥和QJ36B-2型电桥的更新换代产品。QJ36B-2A（台式）型数字电桥最大测试电流为10A，采用7英寸真彩屏4位半显示，读数直观、测量精度高、稳定性好、自动量程操作更方便。本电桥有温度测量功能，能直接换算出20℃的电阻值。配有USB口插入U盘可以以EXCEL形式储存数据，网口可以与计算机通讯，测试数据可以由计算机保存并打印。本仪器技术性能能满足GB/T3048.4导体直流电阻试验标准
二、电桥主要特点
1. 采用7英寸真彩屏4位半显示，读数直观、测量精度高、稳定性好、自动量程操作更方便。
2.测量范围宽0-2 kΩ，最小分辨率：0.01 uΩ，准确度：0.05%
3.USB口可以插入U盘存放测试数据，网口与计算机通讯。
4.有测温功能。自动换算或20℃的标准电阻值。
5. QJ36B-2A（台式）增加了金属材料测试，和计算机通讯后可以画出材料的老化曲线图。
三.主要技术指标
1.使用环境
a.参比条件：温度20℃±0.5℃
相对湿度40％-60％（送检时，对实验室要求）
b..标称条件：温度10℃-30℃
相对湿度25％-75％
2.各量程主要参数见下表
量程 | 测试电流 | 分辨率 | 测量范围 | 基本误差 |
200μΩ | 10A | 0.01μΩ | 0-199.99μΩ | ±(0.4℅Rx＋0.15℅Rm) |
2mΩ | 10A | 0.1μΩ | 0-1.9999mΩ | ±(0.15℅Rx＋0.05℅Rm) |
20mΩ | 1A | 1μΩ | 0-19.999mΩ | ±(0.1℅Rx＋0.05℅Rm) |
200mΩ | 0.5A | 10μΩ | 0-199.99mΩ | ±(0.04℅Rx＋0.015℅Rm) |
2Ω | 100mA | 100μΩ | 0-1.9999Ω | |
20Ω | 100mA | 1mΩ | 0-19.999Ω | |
200Ω | 10mA | 10mΩ | 0-199.99Ω | |
2kΩ | 1mA | 100mΩ | 0-1.9999kΩ |
3.供电电源：AC220V 50Hz±2
4.外形尺寸：450×460×160mm
5.重量：8kg
