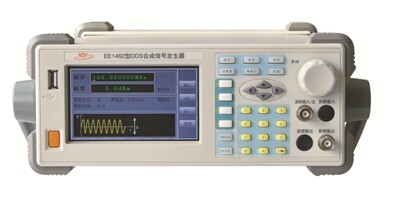

EE1462型数字合成高频标准信号发生器
型号：EE1462/A/B/C
产品别名：EE1462A型数字合成高频标准信号发生器
EE1462B型数字合成高频标准信号发生器
EE1462C型数字合成高频标准信号发生器
EE1462B型数字合成高频标准信号发生器
EE1462C型数字合成高频标准信号发生器
EE1462/A/B/C型系列数字合成高频标准信号发生器,采用先进的DDS频率合成技术，实现了1Hz的频率分辨力，频率可覆盖至100kHz～150/250/350/450MHz，电平覆盖为- 127dBm～+13dBm，它是新一代的高性能合成信号发生器。本仪器采用了中大规模集成电路和一些性能优异的可编程逻辑器件，使仪器的设计更加合理，功耗小、重量轻，可靠性高。仪器具有功能齐全，测量准确度高、性能可靠、使用方便等特点，满足了科研、教学和通信等领域对合成信号发生器的要求。
主要特点：
l 采用小数分频数字锁相和全数字化调频技术
l 采用4.3寸TFT高分辨率真彩液晶屏，全中文菜单，**的人性化人机交互界面，所有参数图形化显示
l 准确的调制精度
l 120dB程控衰减，实现微弱信号输出
l 高稳外频标输入端口，实现全频段高精度、高频率分辨力
l 多波形调制源选件可提供丰富的调制波形，A、B两路输出功能
l 可选配：脉冲调制功能、GP-IB接口
产品主要技术指标：
| 名 称 | EE1462/A/B/C型数字合成高频标准信号发生器 | ||
| 输出频率 | 100KHz-150/250/350/450MHz | ||
| 频率分辨力 | 1Hz | ||
| 频率稳定度 | ±2.5ppm | ||
| 射频输出电平 | -117dBm(0.3uVrms)～+13 dBm(1Vrms) | ||
| 分辨力 | 0.1dB | ||
| 电平平坦度 | ±1dB | ||
| 衰减精度 | ±2dB | ||
| 驻波比 | ＜1.5 | ||
| 射频输出阻抗 | 50W标称值 | ||
| 频谱纯度 | 谐波 | ＜-30dBc | |
| 杂波 | ＜-40dBc | ||
| 非谐波 | ＜-40dBc | ||
| 分谐波 | ＜-40dBc | ||
| 剩余调频 | <100Hz | ||
| 频率调制 | 调频 | ||
| 峰值频率偏移 | 0～100kHz | ||
| 分辨力 | 100Hz | ||
| 准确度 | ±5%设置值±50Hz | ||
| 失真度 | ＜2%(峰值频率偏移>10kHz，载频＜250MHz时) | ||
| FSK调制 | 外部输入TTL电平调制信号 | ||
| 步进扫频 | |||
| 扫频速率 | 10ms～1000ms，步进10ms | ||
| 幅度调制 | 射频频率 | ³1.5MHz | |
| 调幅深度 | 0～100% | ||
| 分辨力 | 1% (调幅深度³10%) | ||
| 0.1% ﹙调幅深度＜10%﹚ | |||
| 调制源 | 阻抗 | 600W(BNC | |
| 内部调制源输出 | |||
| 频率：1kHz和400Hz | 幅度：1Vpk | ||
| 多波形调制源 | 频率范围10mHz～1MHz | 分辨率1Hz | |
| 相差调节范围0～360度 | 分辨率：0.1度 | ||
| 输出波形 | 正弦、方波、脉冲波、三角波、锯齿波 | ||
| 幅度 | 100mVpp～6Vpp(高阻) | ||
| 输出源阻抗 | 600W | ||
| 内嵌式计数器 | 计数范围1Hz～1000MHz | ||
| 接口功能 | RS232接口 | ||
| 存/取功能 | 提供8组寄存器作为前面板状态的存/取之用 | ||
产品发布日期：2026.02.05
南京新联电讯仪器有限公司
