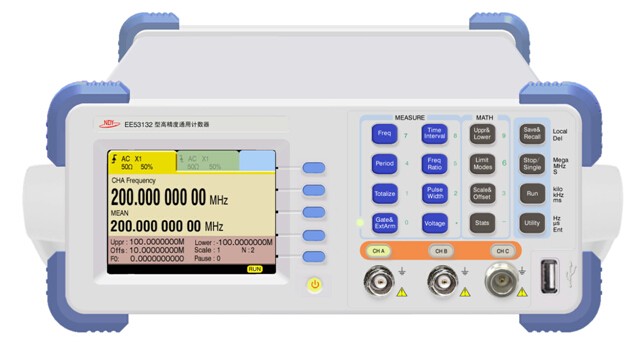

EE53132高精度通用计数器
型号：EE53132
SP53132型高精度通用计数器是我公司新近研制的一种高精度测频测时仪器。它采用高可靠性大规模集成电路和CPLD器件，由微机控制进行功能控制、测量时序控制、数据处理和结果显示。还采用倒数计数技术和数字内插技术，实现全范围内的高精度测量。它除了具有频率、周期、时间间隔、脉宽、占空比、计数等测量功能外，还有频率的多次平均、最大值、最小值、标准偏差、阿仑方差和PPM的测量运算功能。机内钟频为80MHz。测量时既可内部自动测量，也可由外部信号触发控制测量。该机性能稳定，功能齐全，测量范围宽，灵敏度高，动态范围大，精度高，体积小，使用方便可靠。在工业生产、科研计量等领域有着广泛的用途，是传统电子计数器理想的更新换代产品。
主要特点：
l 测量精度高，测频分辨率可达每秒10位
l 测时单次分辨率达到100ps
l 通道A频率可达225MHz
l 测量最高频率可达3GHz(选件)
l 采用16位微机处理器，数据处理速度快
l 大规模集成电路和CPLD器件，提高仪器的可靠性
l 具有多次平均、最大值、最小值、单次相对偏差(PPM)、标准偏差、阿仑方差统计运算功能(频率测量)
l Centronics标准打印机接口和RS232C串行接口为标准配置
l 选配IEEE488通用程控接口(如果选配此接口则无RS232C串行接口)
l 20×2大字符液晶显示，直观，清晰。操作简洁，方便
l 高可靠性：MTBF>8000h
产品主要技术指标：
| 名称 | 具体参数 | |
| 频率范围 | 通道 A, B | DC～225MHz |
| 通道 C | 100MHz～500MHz(选件I型) | |
| 100MHz～1.5GHz(选件II 型) | ||
| 100MHz～2.5GHz(选件III 型) | ||
| 100MHz～3GHz ( 选件IV 型) | ||
| 100MHz～6GHz ( 选件V 型) | ||
| 100MHz～9GHz ( 选件VI 型) | ||
| 频率分辨率 | 10 位／秒 | |
| 单次时间间隔最高分辨率 | 100ps | |
| 输入 | 通道 A 和通道 B 可单独选择阻抗耦合： 1M Ω或 50 Ω , AC 或 DC, 通道C ： 阻抗 , 耦合： 50 Ω , AC | |
| 低通滤波器 | 100kHz 可切换 | |
| 衰减 | × 1 或 × 10 | |
| 触发方式 | 上升沿或下降沿可选择。 | |
| 触发电平 | -5V～+5V 可设置 | |
| 外部时基 | 5M 或 10MHz 自动切换 | |
| 接口 | 带 Centronic 标准打印接口， GPIB 接口和 RS-232 接口可选。 | |
| 电源 | ～220V ± 10 ％ 50Hz ± 5 ％ | |
| 外形尺寸 | 240mm ×380mm × 105mm | |
| 重量 | 约 2.5kg | |
产品发布日期：2026.02.05
南京新联电讯仪器有限公司
