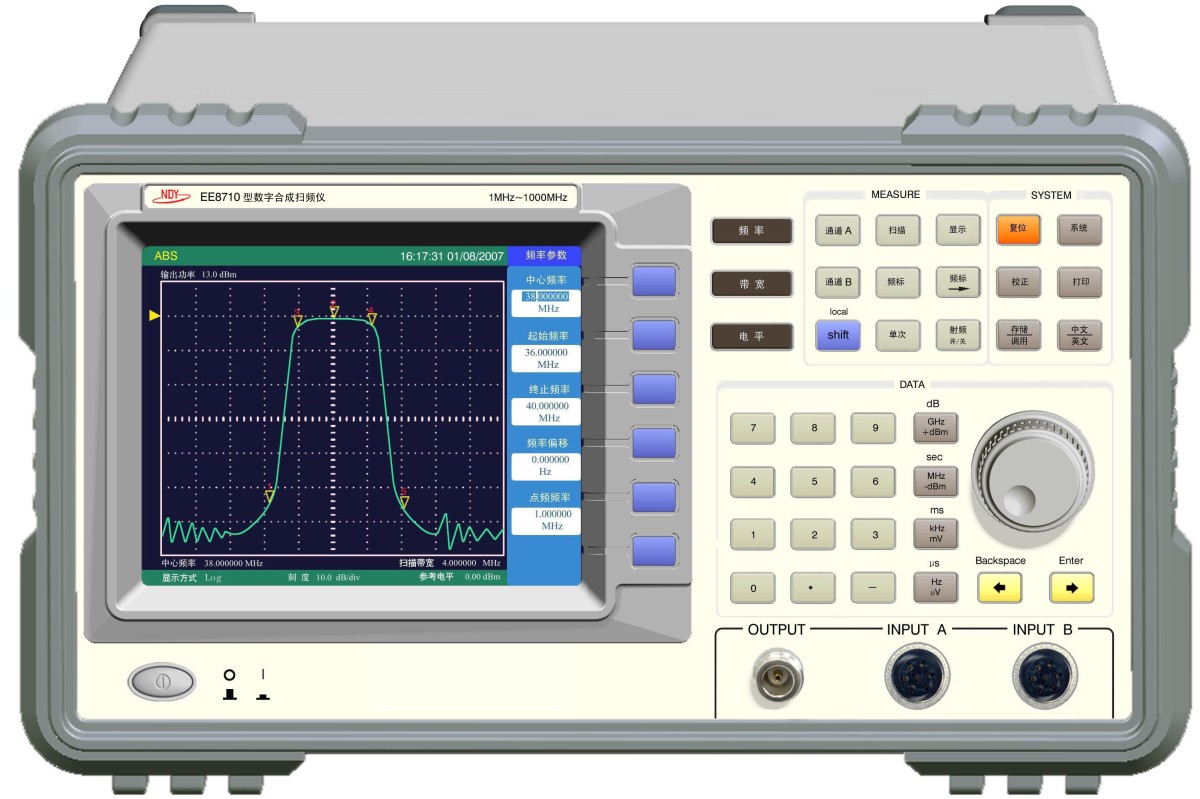

EE8710数字合成扫频仪
型号：EE8710
EE8710型数字合成扫频仪是高精度、宽频带的扫频仪，仪器应用了微机处理和锁相技术，使频率范围从1MHz～1024MHz能精确的分辨到100Hz，它不仅是一台高精度的扫频源，同时是一台高精度的标准信号发生器。被广泛地应用于高频和超高频领域中，对雷达系统、通讯基站、电台、广播电视收发系统、有线传输系统、院校科研设备等进行分析测量，对网络、器件的测量提供了方便。
主要特点：
l 采用数字锁相环技术(PLL)，输出频率精度、分辨率高
l 信号输出幅度范围+13dBm～-67dBm,电平平坦度±1.0dB
l 可直接显示光标位置的频率值、幅度值
l 6.4"TFT彩色液晶屏，视觉舒适，清晰度高
l 中文/英文菜单，操作方便
l 在扫频范围内可同时设置和显示五个光标
l 整机配置RS232接口，VGA接口。可选配GPIB接口、USB接口、打印口
l 采用嵌入式实时操作系统
l 工作状态存储、调用
l 波形曲线的存储、调用、分析
l 标记峰值自动搜寻
l 具有参考线的搜寻、设置和比较功能
l 具有-3dB带宽和Q值的测量
产品主要技术指标：
| 名称 | 具体参数 | |
| 频率范围 | 1MHz～1024MHz | |
| 分辨率 | 100Hz | |
| 频率误差 | ≤±5×10-6 | |
| 频率稳定度 | 优于±1×10-6 | |
| 谐波失真 | ≥-25dBc (其中400MHz～600MHz≥-20dBc) | |
| 输出电平特性 | 输出电平范围 | -67dBm～+13dBm |
| 电平误差 | ≤±1.0dBm (≥-40dBm f≥10MHz) | |
| 电平平坦度 | ≤±1.0dBm (≥-40dBm) | |
| 源电压驻波比 | ≤1.5 | |
| 射频关断信号优于-80dB | ||
| 幅度单位 | mVrms，uVrms，dBm | |
| 输出阻抗 | 50Ω | |
| 扫描特性 | 扫描时间 | 自动/人工设置人工设置时间范围250毫秒～10秒任意设置 |
| 扫描模式 | 连续/单次 | |
| 触发方式 | 内部/外部 | |
| 外部触发脉冲电平 | TTL外部触发脉冲频率≤3Hz | |
| 检波探头 | 频率范围 | 1MHz～1024MHz |
| 动态范围 | 60dB | |
| 特性阻抗 | 50Ω | |
| 最大电平 | +16dBm | |
| 最大安全电压 | ±25VDC，+20dBm | |
| 显示屏 | 6.4”TFT彩色LCD屏 | |
| 外形尺寸 | 340mm×190mm×360mm | |
| 重量 | 6kg | |
产品发布日期：2026.02.05
