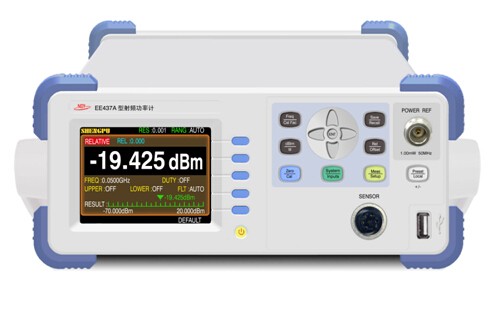

EE437A型微波功率计
型号：EE437A
EE437A型微波功率计是一种单通道、 可程控高性能功率计， 配8480系列功率计探头，可对不同频率、功率的微波信号进行高精度的平均功率测量。本仪器采用高亮度彩色液晶显示屏，读数清晰、亮度高、寿命长。该机具有功耗低、体积小、重量轻等特点。仪器测量功率时既可以选择自动测量量程也可以选择手动测量量程。该仪器是生产车间和实验室微波计量和测试的仪器。该仪器测量的稳定性好、分辨率高、重复性好，可用计量信号源输出功率的误差和准确性，也可用于自动测试系统中测试微波功率，以及测试放大器输出功率，衰减器的衰减量等等。
主要特点：
l 采用高速单片机，数据处理速度快
l 采用大屏幕蓝色图形点阵液晶，LED背光，色彩绚丽，操作方便
l 采用DDS技术,频率分辨率:100Hz
l 标记准确度可达0.1%
l 具有7个任意设置的标记
l 具有非易失性存储器，可以存储调用9种测试状态
产品主要技术指标：
| 名称 | 具体参数 | ||
| 功率计主机 | 频率范围 | 100KHz ～ 50GHz视配备的探头 | |
| 功率范围 | -70dBm～ + 44dBm视配备的探头 | ||
| 显示单位 | dBm， W | ||
| 功率测量显示分辨率 | 对数方式：0.1～0.001dB. | ||
| 线性方式：1 %～0.01% | |||
| 测量方式 | 自动量程和手动量程两种功能，手动量程可提高电压读数分辨率。 | ||
| 基准输出 | 输出频率 | 50MHz ±0.75MHz | |
| 输出功率 | 0dBm ±200Pw | ||
| 输出阻抗 | 50Ω | ||
| 输出连接器 | N(f) | ||
| 源驻波比 | 1.1 | ||
| 探头 | 频率范围 | 10MHz～18GHz (EE8481A) | |
| 10MHz～12.4GHz (EE8481AB) | |||
| 100Khz～4.2GHz (EE8482A) | |||
| 功率范围 | -30dBm～+20dBm | ||
| 最大功率 | 300mW | ||
| 功率线性 | 3%(+10～+20dBm)，除此指明功率外，其它偏差急略 | ||
| 探头标称阻抗 | 50Ω | ||
| 探头输入最大驻波比 | 1.4(EE8481A/EE8481AB)；1.6(EE8482A) | ||
| 射频连接器 | N型连接器 | ||
| 接口 | RS232和IEEE-488(GPIB) | ||
| 外形尺寸 | 255×370×100(mm) | ||
| 重量 | 3.5kg | ||
产品发布日期：2026.02.05
