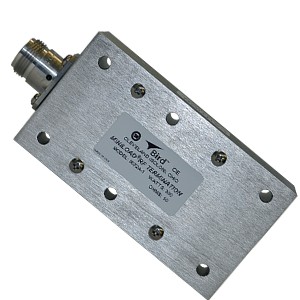

8072A系列

300 瓦传导冷却干式终端

8072A 系列射频终端以其高品质、坚固的结构和保守的额定功率而闻名于世。使用非磁性材料和电镀可确保在 MRI 等强磁场中使用时的安全性。

• 坚固可靠，可多年无故障使用
• 将热量传导至用户提供的散热器
• 尺寸紧凑、重量轻

产品规格：

编号

8072A系列

项目名

300 瓦传导冷却干式终端

额定功率

安装到合适的散热器时连续输出 300 W

频率范围和驻波比

8072A-1

DC 至 1 GHz @ 1.10（大值）

1GHz 至 2.5 GHz @ 1.20（大值）

8072A-2

2.7 至 2.9 GHz @ 1.15（大值）

温度

8072A-1： -40° 至 +55℃（-40° 至 131°F）

8072A-2： -40° 至 +70℃（-40° 至 158°F）

散热器

需要

800 平方英寸板 x 1/8"

(5200cm² x 3.2mm) 或同等尺寸

阻抗Ω

50

连接器

N 型（母）

结束

镀银或三合金

加载冷却液

干式、传导冷却

操作位置

任何

方面

4-25/64 英寸 x 2 英寸 x 1-1/32 英寸（110 x 51 x 26 毫米）；标称值

包括连接器

重量

12 盎司（0.34 千克）

安装

六个螺钉，扭矩为 25 至 30 英寸/磅
