7037-595701-1514脉冲功率传感器
器件产地：国产传感器/敏感元件
7037 系列
0.5% 精度的 CW 和脉冲功率传感器
超高的准确度！

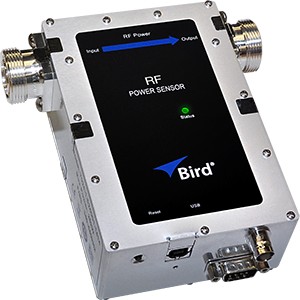

Bird's® 7037 系列射频功率传感器能够以惊人的 0.5% 的精度测量连续波和脉冲信号。对于需要在实验室和半导体工厂环境中获得精确精度的开发和生产工程师来说，这款精密传感器是一种非常宝贵的工具。校准可追溯至 NIST。
产品特点- 时域显示
- 提供多四组门控功率测量
- 功率测量精度可达±0.5%
- NIST 可追溯校准
- 测量低至 1us 的脉冲状态宽度（取决于传感器）
- 测量 10 Hz 至 100 kHz 的脉冲重复率
- 谐波滤波
- 外部同步输入
- 射频联锁（可选）
- 使用 SCPI 命令集实现自动化
- 提高射频源的设定点精度
- 优化整个车队的源到源一致性
- 在整个动态范围内提供精度达 0.5% 的功率测量
- 简化多级脉冲的测量
- 通过 UI 或 API 简化数据收集工作
| 型号 | 频率 (MHz) | 功率范围 | 脉搏重复率 |
|---|---|---|---|
| 7037-1-524001-xxyy | 0.4±10％ | 25 W 至 25 kW | 10 Hz 至 11.25 kHz |
| 7037-1-544301-xxyy | 2.0±10％ | 10 W 至 10 kW | 10 Hz 至 50 kHz |
| 7037-1-595701-xxyy | 13.56±5％ | 100 W 至 10 kW | 100 Hz 至 100 kHz |
| 7037-1-605801-xxyy | 27.12±5％ | 60 W 至 6 kW | 100 Hz 至 100 kHz |
| 7037-1-616101-xxyy | 40.68±5％ | 75 W 至 7.5 kW | 100 Hz 至 100 kHz |
| 7037-1-625801-xxyy | 60.0±5％ | 60 W 至 6 kW | 100 Hz 至 100 kHz |
连接器选项（xxyy）：7/16 DIN、N、HN、LC、QRM 以及其他可根据要求提供的选项。
笔记：- 脉冲功率传感器可以测量单个脉冲内的 4 种状态。
- 根据重复率，小状态宽度约为脉冲重复率周期的 1%。
- 根据重复率，大状态宽度约为脉冲重复率周期的 99％。
- 对于重复率接近规格低限或高限的应用，请查阅用户手册以了解确切的限制。
7037 系列
