CYBERTEK高频交直流电流探头HCP8300A
关注：11
型号：HCP8300A
产地：西安
配件产地：国产配件
HCP8300(A)钳口可夹住直径达 20mm 的导线，适用于大电流应用场合;测量300A 的连续电流和500A的峰值电流，HCP8300 提供了 6MHz 的带宽,HCP8300A 提供了 8MHz的带宽;探头具有300A (100X)和50A(10X)两个量程可选择，10X 量程用于小电流测量，分辨率高达 10mA。
应用：
电源(开关式和线性)设计
LED照明设计
电动汽车设计
新能源
变频家电
电工实验
半导体器件设计
逆变器/变压器设计
电子镇流器设计
工控/消费电子设计
发动机驱动装置设计
电力电子和电力传动实验等
交通运输系统(电动车辆、机车、航空电子设备等)设计
产品参数：
型 号 | HCP8300A | ||

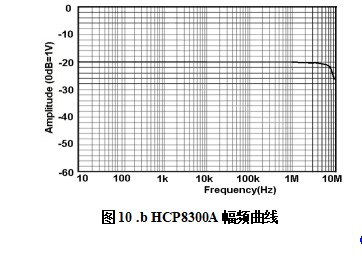

带宽(-3dB) | DC-8 MHz (图10.b) | ||
上升时间 | ≤50ns | ||

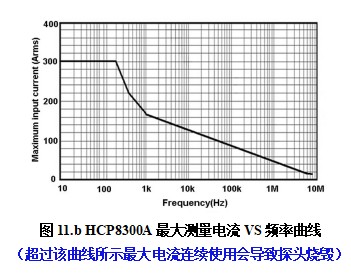

连续电流 最大值 | 300Arms (图11.b) | ||
峰值电流 | 500Apk | ||
量程 | 50A | 10X衰减 | |
300A | 100X衰减 | ||
过流报警值 | 50A | ≥50APk | |
300A | ≥500APk | ||
电流传输比 | 50A | 0.1V/A | |
300A | 0.01V/A | ||
分辨率 | 50A | 10mA | |
300A | 100mA | ||
精度 (DC,45-66Hz最大连续电流) | 50A | ±1%±10mA | |
300A | ±1%±100mA | ||

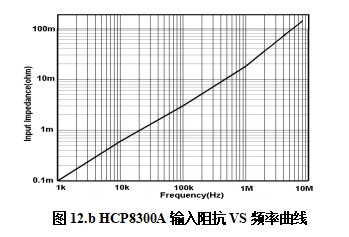

输入阻抗 | 参考 图12.b | ||
延 时 | 探头 主机 | 41ns | |
BNC (1m) | 5ns | ||
终端负载要求 | ≥100kΩ | ||
供电方式 | DC 12V/1A（标配适配器） | ||
绝缘线电压 | 600V CATII 300V CATIII | ||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
产品发布日期：2026.03.23
