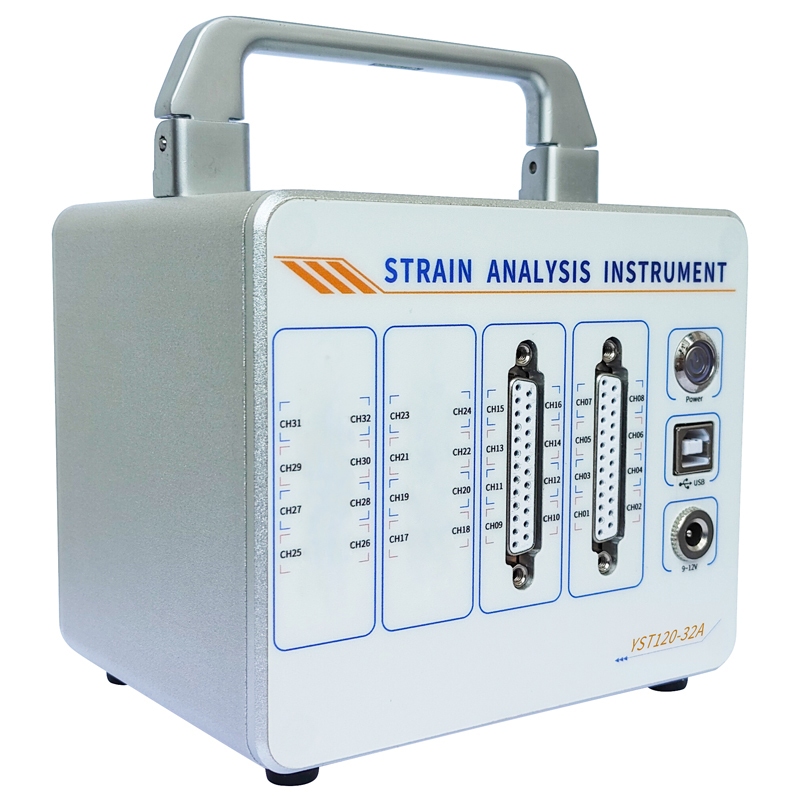

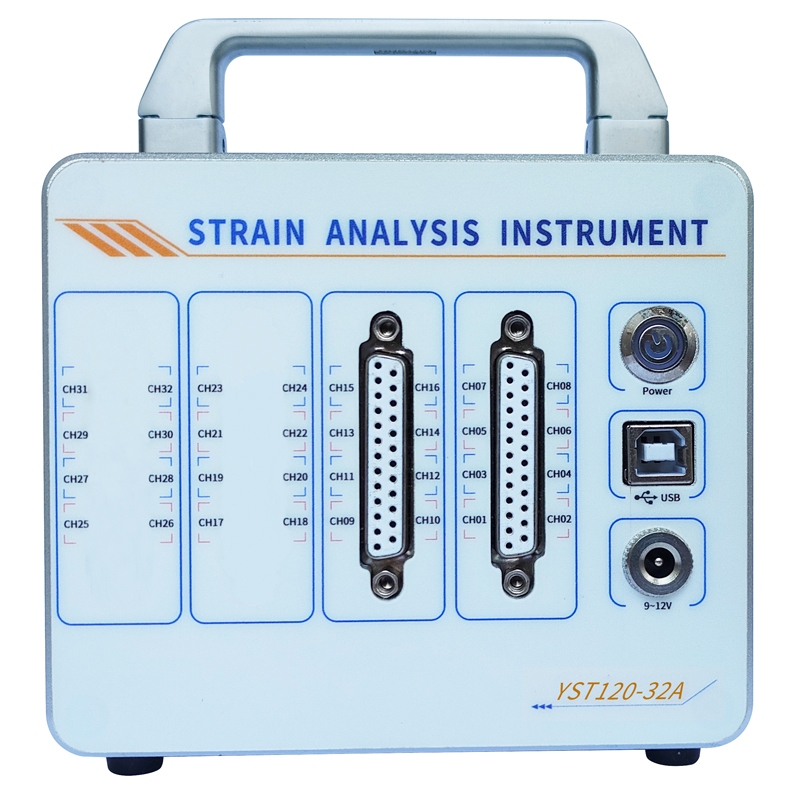

YST120 系列 16 通道动态应力应变测试仪
一、产品定位与核心价值
YST120 系列 16 通道动态应力应变测试仪，是我司面向 PCBA 全流程监测及工程检测场景自主研发的高精度测量仪器。该设备借助高灵敏度传感器捕捉材料受力时的细微形变信号，通过 24 位 Σ-Δ 模数转换技术完成信号数字化处理，可灵活配置 8/16/24/32 通道，既能覆盖 PCBA 分板（手掰、走刀、铡刀、V-cut、铣刀）、SMT 贴片、DIP 插件等制造环节，也能适配 ICT/FCT 治具测试、跌落 / 振动 / 冲击等可靠性验证场景，为企业提供材料性能评估与质量管控的动态测量解决方案。
二、产品核心竞争力
成本与精度双优：厂家直供模式压缩中间环节成本，测量精度稳定控制在≤0.3%，相较同配置竞品价格更具优势，实现 “高精度 + 低成本” 的平衡；
高效智能操作：内置 IPC-9704 标准报表生成功能，支持一键导出；8-32 通道模块化设计可快速切换测试需求，配套电脑软件界面简洁易懂，降低操作人员学习成本；
耐用与便携兼顾：机身采用高强度铝合金材质，具备抗摔、抗压及抗电磁干扰能力；手提式结构设计，可轻松在实验室固定测试与产线 / 户外移动检测场景间切换；
场景化定制能力：可根据客户特殊需求提供通道数量调整、软件功能定制等二次开发服务，适配 PCBA 精密点胶、堆叠测试等个性化场景。
三、核心测量与操作功能
高精度动态捕捉：搭载 24 位 AD 转换器，测量量程覆盖 ±60000με，可精准捕捉材料从弹性变形到塑性变形的全过程微应变，尤其适配 PCBA 焊接、打螺丝等细分工序的应力监测；
多通道同步采集：单通道最高采样频率达 10KHz，支持多通道数据同步采集与波形 / 数值实时显示，便于对比分析不同工序（如 SMT 贴片与分板）的应变差异；
全流程数据管理：提供连续采集与触发采集两种模式，测试数据可直接导出存储，支持历史数据追溯与工艺优化分析，满足企业质量管控追溯需求；
高效校准机制：支持一键多点校准与调零操作，可将常用测试参数（如分板测试、ICT 测试参数）保存为模板，大幅提升重复性测试的效率。
四、细分应用场景说明
（一）PCBA 制造全流程监测
加工工序监测：在手掰 / 走刀 / 铡刀 / V-cut / 铣刀分板过程中，实时捕捉电路板边缘应力集中点，避免因应力超标导致的板体开裂；在 SMT 贴片、DIP 插件、焊锡、点胶、螺丝锁紧工序中，监测元器件受力情况，减少工艺缺陷；
治具测试优化：针对 ICT 在线测试、FCT 功能测试环节，监测治具压合时的应力分布，修正压合参数以避免损伤电路板。
（二）产品可靠性验证
力学性能测试：在跌落、振动、冲击、堆叠测试中，记录产品形变数据，评估结构抗变形能力；
环境适应性测试：在 - 20℃~+60℃温度范围、10% RH~85% RH 湿度环境下，监测材料应变变化，为产品设计改进提供数据支撑。
（三）高可靠性行业应用
面向航空航天、汽车电子领域，监测组件在高温、高压、强振动等严苛工况下的形变数据，提前预警结构疲劳风险，保障产品运行安全。
五、详细技术参数
技术指标 | 具体参数 |
通道配置 | 16 通道（可扩展至 32 通道） |
采样速率 | 1 ~ 10KHz（可根据测试需求阶梯式调节） |
应变测量范围 | ±60000με |
测量精度等级 | ≤ 0.3% |
采样方式 | 多通道同步采样 |
模数转换芯片 | 24 位 AD 转换器 |
抗干扰处理 | Delta-Sigma 型抗混叠滤波器 |
数字滤波功能 | 支持高通、低通、均值滤波 |
系统稳定性 | 零漂：±5με/2h；温漂：±1με/℃ |
非线性误差 | ≤±0.1%FS |
标度系数 | 3.5062nV/V/LSB |
应变计适配范围 | 灵敏度系数 1.0 ~ 3.0 |
兼容应变片规格 | 120Ω |
数据传输接口 | USB2.0 |
供电要求 | AC220V |
设备功耗 | 8W |
工作环境条件 | 温度 - 20℃~+60℃，湿度 10% RH~85% RH |
设备尺寸 | 130mm×110mm×100mm |
设备净重 | 1kg |
六、配套软件功能详解
参数智能管理：支持应变片参数自定义设置与模板保存，可快速调用历史测试模板；一键校准功能确保每次测试数据准确性，减少人为操作误差；
动态数据可视化：多通道数据同步采集时，软件实时显示应变波形曲线，自动识别并标记峰值、谷值及应变速率，直观呈现测试过程；
标准化分析报告：内置 IPC/JEDEC-9704 标准分析模板，可一键生成 Excel 格式报告（含报告总表、IPC9704 分析图），支持历史数据统计与趋势分析；
智能预警机制：用户可自定义应变值、应变速率阈值，当测试数据超出阈值时，软件自动触发预警提示，避免因应力超标导致产品损坏。
软件界面说明：
界面布局：软件数据采集界面包含多通道波形显示区、参数设置区及预警提示区；
数据分析界面：支持峰值统计、趋势曲线绘制及数据筛选功能。
七、标准配件清单
YST120 系列应力应变测试仪主机
专用采集分析软件（含标准测试模板）
交流电源适配器
USB 数据通信线
应变片专用接线板
DB25 信号连接线
便携防护工具箱
应变片（需单独购买，可提供适配型号推荐）
八、服务保障体系
1. 基础免费服务
提供 7×24 小时在线技术咨询，支持电话、邮件、远程桌面等多渠道沟通；
远程协助排查软件故障，包括参数配置指导、数据导出问题解决等；
提供终身免费软件更新服务，持续优化功能与兼容性。
2. 定制增值服务
可根据客户需求提供设备二次开发，如新增测试模块、定制专属报表格式；
提供工程师现场服务，包括设备安装调试、操作人员培训、测试方案优化等。
3. 保修与校准保障
整机享受 1 年免费保修服务，保修期内非人为损坏故障免费维修；
每年提供 1 次免费返厂校准检测服务，确保设备测量精度符合标准。
我司始终以客户需求为核心，依托 YST120 系列设备的技术优势与全周期服务，助力电子制造、航空航天、汽车电子等领域客户实现精准应变测量，提升产品质量与生产效率，降低质量管控成本。
